Mô tả sản phẩm

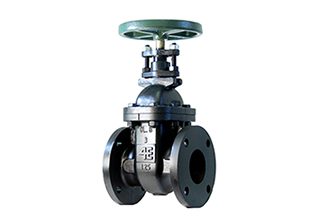

Van cổng gang 4E 125# NRS (Non-Rising Stem – Thân không nâng) là giải pháp van đóng ngắt đáng tin cậy và phổ biến, được chế tạo từ gang chất lượng cao. Với thiết kế thân không nâng đặc trưng, van này lý tưởng cho các ứng dụng cần tiết kiệm không gian theo chiều dọc và khả năng cách ly dòng chảy hiệu quả trong hệ thống áp lực Class 125 lb.
Thông số kỹ thuật chi tiết:
- Loại van: Van cổng (Gate Valve)
- Thương hiệu: 4E
- Vật liệu thân: Gang, ASTM A 126 Lớp B. Cấu hình trim điển hình là IBMM (Iron Body, Bronze Mounted – Thân gang, bộ phận làm kín bằng đồng), mang lại sự kết hợp giữa độ bền thân gang và khả năng chống ăn mòn của đồng cho các bộ phận làm kín.
- Kích thước: Có sẵn dải kích thước rộng từ 2 inch (2”) đến 36 inch (36”).
- Áp suất định mức:
- 125 lb. SWP (Steam Working Pressure – Áp suất làm việc cho hơi bão hòa).
- 200 lb. WOG (Water, Oil, Gas Working Pressure – Áp suất làm việc cho Nước, Dầu, Khí, không giảm xóc).
- Tính năng & Thiết kế:
- NRS (Non-Rising Stem – Thân không nâng): Trục van nằm yên tại chỗ khi vận hành, giúp van gọn hơn theo chiều cao và thuận tiện cho lắp đặt trong không gian hạn chế.
- Đĩa chêm đặc (Solid Wedge Disc): Cung cấp khả năng làm kín chắc chắn khi đóng hoàn toàn.
- Nắp bu lông (Bolted Bonnet): Thiết kế nắp bu lông truyền thống, dễ dàng tiếp cận các bộ phận bên trong để bảo trì.
- Đệm kín: Hệ thống đệm kín đáng tin cậy tại trục van giúp ngăn chặn rò rỉ.
- Đầu bích (Flanged Ends): Kiểu kết nối mặt bích tiêu chuẩn, giúp lắp đặt và tháo gỡ dễ dàng.
- Kích thước mặt đối mặt: Tuân thủ Tiêu chuẩn ASME B16.10, đảm bảo khả năng thay thế và tương thích với các van khác theo tiêu chuẩn này.
Van cổng gang 4E 125# NRS là lựa chọn kinh tế và đáng tin cậy cho các ứng dụng trong hệ thống cấp thoát nước, hệ thống HVAC, xử lý nước thải và các quy trình công nghiệp áp lực thấp khác, nơi cần khả năng đóng ngắt dòng chảy chắc chắn và thiết kế nhỏ gọn.
Lưu ý: “IBMM” là cấu hình trim phổ biến nhất cho loại van này, chỉ định vật liệu của đĩa, vòng đệm ghế và/hoặc vòng đệm trên trục van (thường là đồng hoặc hợp kim đồng).
