Mô tả sản phẩm

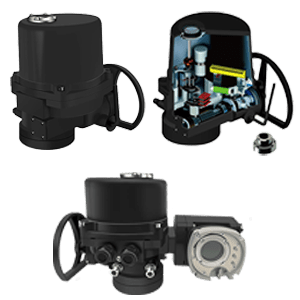

Dòng sản phẩm BVQT là bộ truyền động van điện chất lượng cao, được thiết kế để vận hành hiệu quả các loại van xoay góc phần tư như van bướm, van bi và van nút. Với vỏ ngoài làm từ nhôm đúc nguyên khối, BVQT có thiết kế nhỏ gọn, trọng lượng nhẹ và vô cùng nổi bật.
Sản phẩm nổi bật với các đặc tính: hiệu suất cao, độ tin cậy vượt trội, cấp độ bảo vệ cao và độ ồn thấp. BVQT hỗ trợ cả điều khiển từ xa và điều khiển cục bộ, mang lại sự linh hoạt tối đa cho người dùng.
Bộ truyền động BVQT đã được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp quan trọng như: dầu khí, hóa chất, điện lực, xử lý nước và sản xuất giấy.
Đặc điểm nổi bật:
- Cấp bảo vệ: IP67 (đối với các loại cơ bản và tích hợp)
- Nguồn điện:
- Ba pha thông thường: 380V (50Hz)
- Một pha: 220V (50Hz)
- Ba pha đặc biệt: 415V (50Hz, 60Hz), 440V (50Hz, 60Hz)
- Nhiệt độ môi trường: -20°C đến +50°C
- Độ ẩm tương đối môi trường: Không quá 90% (tại 25°C)
- Độ cao: Không quá 1 kilomet
- Hệ thống làm việc: Hệ thống làm việc ngắn hạn, thời gian định mức 10 phút
- Yêu cầu điều kiện làm việc: Không có rung động mạnh
Cơ chế chỉ báo vị trí van
- Đối với loại tiêu chuẩn: Vị trí mở van được xác định dựa trên chỉ báo cơ học.
- Đối với loại thông minh và tích hợp: Vị trí mở van được hiển thị trên màn hình LCD. Chỉ báo cơ học chỉ dùng để quan sát phụ trợ.
Cấu trúc và chức năng chính
- Động cơ: Sử dụng động cơ một pha 220V hoặc động cơ chuyên dụng ba pha 380V.
- Cơ cấu giảm tốc: Cơ cấu giảm tốc bánh răng trục vít và bánh vít hai cấp.
- Cơ cấu điều khiển hành trình và chỉ báo vị trí: Trục cam được dẫn động trực tiếp từ trục đầu ra để quay 90°. Cam giới hạn cũng quay 90° để điều khiển hành trình. Chỉ báo vị trí đồng trục với trục cam và quay 90° để chỉ báo vị trí van. Chiết áp để xuất tín hiệu điện đường dài (người dùng cung cấp khi đặt hàng, thường không có sẵn).
- Cấu trúc kiểm soát mô-men xoắn: Dùng để kiểm soát kích thước mô-men xoắn của thiết bị điện. Bao gồm hai cam và công tắc vi mô ở cả hướng mở và đóng.
- Cơ cấu chuyển đổi thủ công và điện: Ưu tiên hoạt động điện bán tự động. Tay quay có thể được vận hành sau khi tay gạt chuyển đổi hoàn tất. Tay gạt chuyển đổi sẽ tự động đặt lại khi vận hành bằng điện.
