Phụ kiện đường ống đóng vai trò quan trọng trong mọi hệ thống cấp thoát nước, từ gia đình đến công nghiệp. Việc lựa chọn đúng phụ kiện không chỉ đảm bảo hoạt động hiệu quả mà còn kéo dài tuổi thọ của toàn bộ hệ thống. Bài viết này sẽ cung cấp cho bạn kiến thức toàn diện về các loại phụ kiện đường ống, cách lựa chọn và ứng dụng phù hợp.
Phụ Kiện Đường Ống Là Gì?
Phụ kiện đường ống (pipe fittings) là các thiết bị kỹ thuật được sử dụng để kết nối, thay đổi hướng, điều khiển dòng chảy và đóng-mở hệ thống đường ống. Chúng bao gồm nhiều loại khác nhau như co, tê, khớp nối, van, và các thiết bị chuyên dụng khác.
Tầm Quan Trọng Của Phụ Kiện Đường Ống
Phụ kiện đường ống không chỉ là các chi tiết nhỏ mà là những thành phần then chốt quyết định đến:
- Độ bền của hệ thống: Phụ kiện chất lượng cao giúp hệ thống hoạt động ổn định trong nhiều năm
- Hiệu quả vận hành: Giảm thiểu rò rỉ và tổn thất áp suất
- Chi phí bảo trì: Phụ kiện tốt giúp tiết kiệm chi phí sửa chữa, thay thế
- An toàn vận hành: Ngăn ngừa các sự cố nghiêm trọng trong hệ thống
Các Loại Phụ Kiện Đường Ống Chính
1. Co Ống (Elbow Fittings)
Co ống là phụ kiện được sử dụng để thay đổi hướng dòng chảy trong hệ thống đường ống. Có hai loại chính:
Co 90 độ: Thay đổi hướng dòng chảy góc vuông Co 45 độ: Thay đổi hướng dòng chảy với góc nghiêng nhẹ
Co ống được ứng dụng rộng rãi trong:
- Hệ thống cấp nước sinh hoạt
- Đường ống công nghiệp
- Hệ thống sưởi ấm
- Đường ống khí gas
2. Tê Ống (Tee Fittings)
Tê ống cho phép phân nhánh dòng chảy từ một đường ống chính thành nhiều nhánh khác nhau. Các loại tê ống phổ biến:
Tê thẳng: Ba đầu có cùng kích thước Tê giảm: Có một đầu nhỏ hơn hai đầu kia Tê chữ Y: Thiết kế góc 45 độ giúp giảm tổn thất áp suất
3. Khớp Nối (Coupling)
Khớp nối được sử dụng để kết nối hai đoạn ống cùng kích thước hoặc khác kích thước:
Khớp nối thẳng: Kết nối hai ống cùng đường kính Khớp nối giảm: Kết nối hai ống khác đường kính Khớp nối nhanh: Cho phép tháo lắp dễ dàng không cần dụng cụ
4. Co Giảm (Reducer)
Co giảm thay đổi kích thước đường ống từ lớn xuống nhỏ hoặc ngược lại:
- Co giảm đồng tâm: Trục tâm hai đầu trùng nhau
- Co giảm lệch tâm: Một cạnh của hai đầu thẳng hàng
Vật Liệu Phụ Kiện Đường Ống
1. Phụ Kiện Thép Không Gỉ
Ưu điểm:
- Chống ăn mòn tuyệt vời
- Tuổi thọ cao (20-50 năm)
- Thẩm mỹ cao
- Phù hợp với nước uống
Ứng dụng:
- Hệ thống cấp nước sinh hoạt cao cấp
- Công nghiệp thực phẩm
- Hệ thống y tế
2. Phụ Kiện PVC
Ưu điểm:
- Giá thành rẻ
- Trọng lượng nhẹ
- Dễ lắp đặt
- Không ăn mòn
Hạn chế:
- Không chịu nhiệt độ cao
- Có thể nứt vỡ khi va đập mạnh
3. Phụ Kiện Đồng Thau
Đặc điểm:
- Chống ăn mòn tốt
- Dễ gia công
- Thẩm mỹ cao
- Giá thành trung bình
Ứng dụng:
- Hệ thống nước nóng
- Thiết bị vệ sinh
- Hệ thống điều hòa
4. Phụ Kiện Gang Malleable
Ưu điểm:
- Cường độ cơ học cao
- Chịu áp suất lớn
- Giá thành hợp lý
- Phù hợp ứng dụng công nghiệp
Nhược điểm:
- Nặng
- Dễ bị ăn mòn nếu không bảo vệ
Van Và Thiết Bị Điều Khiển
1. Van Bi (Ball Valve)
Van bi là loại van phổ biến nhất trong hệ thống đường ống:
Ưu điểm:
- Đóng/mở nhanh (1/4 vòng)
- Độ kín tốt
- Tuổi thọ cao
- Tổn thất áp suất thấp
Ứng dụng:
- Điều khiển dòng chảy chính
- Hệ thống cấp nước
- Đường ống gas

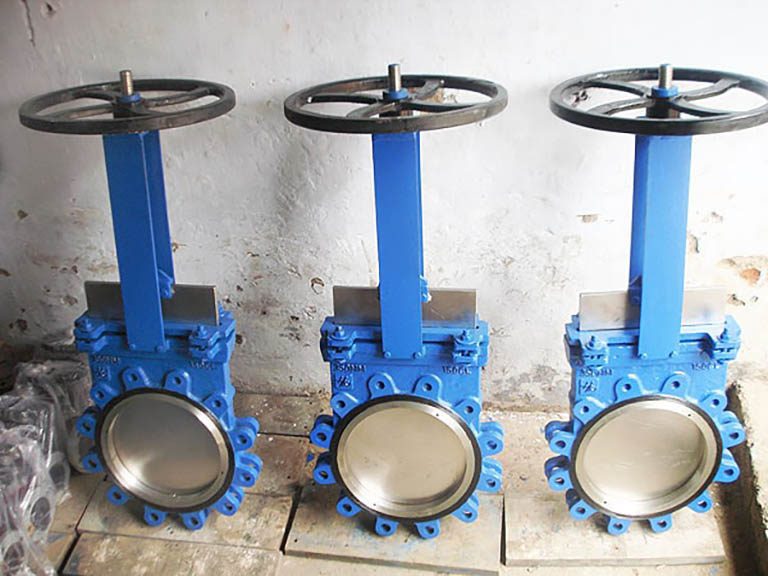

2. Van Cổng (Gate Valve)
Van cổng thích hợp cho các ứng dụng cần hoàn toàn đóng hoặc mở:
- Sử dụng trong đường ống chính
- Ít được sử dụng để điều tiết
- Tổn thất áp suất thấp khi mở hoàn toàn
3. Van Bướm (Butterfly Valve)
Van bướm phù hợp cho đường ống kích thước lớn:
- Nhẹ và gọn
- Giá thành hợp lý
- Phù hợp điều khiển dòng chảy lớn
4. Van Một Chiều (Check Valve)
Van một chiều ngăn dòng chảy ngược:
- Bảo vệ thiết bị
- Ngăn ô nhiễm ngược
- Tự động hoạt động
Tiêu Chuẩn Và Quy Chuẩn
Tiêu Chuẩn Quốc Tế
ASME B16.9: Tiêu chuẩn cho phụ kiện hàn ASME B16.11: Tiêu chuẩn cho phụ kiện ren ISO 4144: Tiêu chuẩn châu Âu JIS B2311: Tiêu chuẩn Nhật Bản
Tiêu Chuẩn Việt Nam
TCVN 6306: Ống thép và phụ kiện TCVN 5250: Ống PVC và phụ kiện QCVN 01: Quy chuẩn về chất lượng nước
Cách Lựa Chọn Phụ Kiện Đường Ống
1. Xác Định Yêu Cầu Kỹ Thuật
Áp suất làm việc: Chọn phụ kiện chịu được áp suất hệ thống Nhiệt độ vận hành: Đảm bảo vật liệu phù hợp với nhiệt độ Môi trường làm việc: Xem xét tính ăn mòn của chất lưu Kích thước đường ống: Đúng kích thước và chuẩn kết nối
2. Đánh Giá Chi Phí
Chi phí ban đầu: Giá mua thiết bị Chi phí lắp đặt: Bao gồm nhân công và vật tư Chi phí vận hành: Năng lượng, bảo trì định kỳ Chi phí thay thế: Tuổi thọ và tần suất thay thế
3. Xem Xét Nhà Cung Cấp
Uy tín thương hiệu: Chọn nhà sản xuất có tiếng Chứng nhận chất lượng: ISO, CE, UL Dịch vụ hậu mại: Bảo hành, hỗ trợ kỹ thuật Tính sẵn có: Dễ dàng mua bộ phận thay thế
Lắp Đặt Và Bảo Trì
Quy Trình Lắp Đặt
- Chuẩn bị: Kiểm tra kích thước, làm sạch đầu nối
- Căn chỉnh: Đảm bảo trục đường ống thẳng hàng
- Kết nối: Sử dụng phương pháp phù hợp (ren, hàn, kẹp)
- Kiểm tra: Test áp suất và rò rỉ
- Hoàn thiện: Cách nhiệt, sơn phủ bảo vệ
Bảo Trì Định Kỳ
Kiểm tra hàng ngày:
- Quan sát rò rỉ
- Kiểm tra tiếng ồn bất thường
- Theo dõi áp suất hệ thống
Bảo trì hàng tháng:
- Bôi trơn van
- Vệ sinh bề mặt
- Kiểm tra độ kín
Bảo trì hàng năm:
- Thay gasket, O-ring
- Hiệu chuẩn thiết bị đo
- Kiểm tra tổng thể hệ thống
Xu Hướng Phát Triển
1. Công Nghệ Vật Liệu Mới
Composite: Nhẹ, chống ăn mòn Ceramic: Chịu nhiệt độ cao, chống mài mòn Polymer cải tiến: Tính năng vượt trội, thân thiện môi trường
2. Tự Động Hóa
Van thông minh: Điều khiển từ xa, giám sát tình trạng Sensor tích hợp: Theo dõi áp suất, nhiệt độ, lưu lượng IoT: Kết nối internet, phân tích dữ liệu
3. Bền Vững Môi Trường
Tái chế: Sử dụng vật liệu tái chế Tiết kiệm năng lượng: Thiết kế giảm tổn thất Không độc hại: Loại bỏ chất có hại cho sức khỏe
Ứng Dụng Thực Tế
1. Hệ Thống Dân Dụng
Cấp nước sinh hoạt:
- Van bi điều khiển
- Co, tê phân nhánh
- Khớp nối linh hoạt
Thoát nước:
- Phụ kiện PVC
- Van một chiều
- Siphon chống mùi
2. Công Nghiệp
Nhà máy hóa chất:
- Vật liệu chống ăn mòn
- Van an toàn
- Hệ thống giám sát
Nhà máy thực phẩm:
- Thép không gỉ 316L
- Thiết kế vệ sinh
- Dễ làm sạch
3. Hạ Tầng Đô Thị
Cấp nước đô thị:
- Phụ kiện gang cầu
- Van điều áp
- Đồng hồ nước
Xử lý nước thải:
- Phụ kiện chống ăn mòn
- Van cửa
- Hệ thống sục khí
Lỗi Thường Gặp Và Cách Khắc Phục
1. Rò Rỉ Tại Mối Nối
Nguyên nhân:
- Gasket hỏng
- Lắp đặt không chính xác
- Vật liệu không phù hợp
Khắc phục:
- Thay gasket mới
- Lắp lại đúng kỹ thuật
- Sử dụng vật liệu phù hợp
2. Tắc Nghẽn
Nguyên nhân:
- Cặn bẩn tích tụ
- Thiết kế không hợp lý
- Vật liệu không phù hợp
Khắc phục:
- Vệ sinh định kỳ
- Cải thiện thiết kế
- Thay đổi vật liệu
3. Ăn Mòn
Nguyên nhân:
- Môi trường ăn mòn
- Vật liệu không phù hợp
- Thiếu bảo vệ
Khắc phục:
- Sử dụng vật liệu chống ăn mòn
- Sơn phủ bảo vệ
- Kiểm soát môi trường
Tương Lai Của Phụ Kiện Đường Ống
Ngành phụ kiện đường ống đang phát triển mạnh mẽ với nhiều công nghệ tiên tiến:
Trí Tuệ Nhân Tạo
- Dự đoán hư hỏng
- Tối ưu hóa vận hành
- Bảo trì dự phòng
Vật Liệu Nano
- Tính năng vượt trội
- Kích thước nhỏ gọn
- Hiệu quả cao
In 3D
- Sản xuất theo yêu cầu
- Thiết kế phức tạp
- Giảm chi phí sản xuất
Kết Luận
Phụ kiện đường ống là thành phần không thể thiếu trong mọi hệ thống cấp thoát nước. Việc lựa chọn đúng loại phụ kiện, vật liệu và nhà cung cấp sẽ quyết định đến hiệu quả, độ bền và chi phí của toàn bộ hệ thống.
Với sự phát triển không ngừng của công nghệ, phụ kiện đường ống ngày càng thông minh, bền vững và hiệu quả hơn. Đầu tư vào phụ kiện chất lượng cao không chỉ tiết kiệm chi phí dài hạn mà còn đảm bảo an toàn cho người sử dụng.
Để có được hệ thống đường ống hoàn hảo, hãy tham khảo ý kiến chuyên gia và lựa chọn phụ kiện phù hợp với nhu cầu cụ thể của dự án. Đầu tư đúng cách từ ban đầu sẽ mang lại lợi ích lâu dài cho cả hiện tại và tương lai.
Bài viết này cung cấp thông tin tổng quan về phụ kiện đường ống. Để có lời khuyên cụ thể cho dự án của bạn, hãy tham khảo ý kiến từ các chuyên gia trong ngành.
