Bạn đang tìm kiếm một giải pháp van công nghiệp nhỏ gọn, dễ vận hành và hiệu quả cho hệ thống của mình? Van bướm (Butterfly Valve) chính là câu trả lời! Loại van này được sử dụng rộng rãi trong nhiều ngành nghề nhờ thiết kế đơn giản, khả năng kiểm soát dòng chảy linh hoạt và chi phí hợp lý. Bài viết này sẽ giúp bạn hiểu rõ hơn về van bướm, từ cấu tạo, nguyên lý hoạt động đến những ưu điểm và ứng dụng nổi bật.
Van Bướm (Butterfly Valve) Là Gì?
Van bướm, hay còn gọi là Butterfly Valve trong tiếng Anh, là một loại van dùng để cô lập (đóng/mở hoàn toàn) hoặc điều chỉnh (điều tiết lưu lượng) dòng chảy của lưu chất (chất lỏng, khí, hơi, bùn, hạt rắn) trong hệ thống đường ống.
Tên gọi “van bướm” xuất phát từ hình dáng của bộ phận đóng mở chính là đĩa van, giống như đôi cánh của con bướm, xoay quanh một trục để điều khiển dòng chảy.

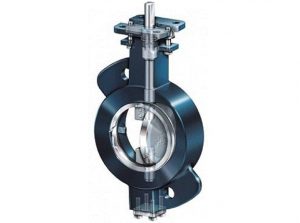

Cấu Tạo Của Van Bướm
Một van bướm cơ bản thường bao gồm các bộ phận chính sau:
- Thân van (Body): Là bộ phận bên ngoài, giữ các chi tiết bên trong và kết nối van với đường ống. Thân van có thể được làm từ nhiều vật liệu như gang, thép carbon, thép không gỉ, PVC, tùy thuộc vào môi trường làm việc.
- Đĩa van (Disc/Butterfly): Là bộ phận hình tròn, dẹt, được gắn trên trục và nằm trong lòng van. Đĩa van xoay 90 độ để mở hoặc đóng dòng chảy. Đây là bộ phận tiếp xúc trực tiếp với lưu chất.
- Trục van (Stem): Thanh kim loại nối đĩa van với bộ phận điều khiển bên ngoài. Trục van truyền chuyển động quay từ bộ điều khiển đến đĩa van.
- Gioăng làm kín (Seat/Liner): Vòng đệm bằng vật liệu đàn hồi (như EPDM, NBR, PTFE) hoặc kim loại, được đặt giữa đĩa van và thân van. Gioăng có nhiệm vụ tạo độ kín khít khi đĩa van đóng, ngăn chặn rò rỉ lưu chất.
- Bộ phận điều khiển (Actuator): Dùng để vận hành van, có thể là:
- Tay gạt (Lever handle): Dùng cho van có kích thước nhỏ, thao tác đóng mở nhanh.
- Tay quay/Vô lăng (Handwheel/Gearbox): Dùng cho van lớn hơn, cung cấp mô-men xoắn lớn hơn và điều khiển chính xác hơn.
- Bộ truyền động điện (Electric Actuator): Tự động hóa hoàn toàn việc đóng mở van bằng điện.
- Bộ truyền động khí nén (Pneumatic Actuator): Vận hành tự động bằng áp lực khí nén.
Nguyên Lý Hoạt Động Của Van Bướm
Nguyên lý hoạt động của van bướm rất đơn giản:
- Mở van: Khi bộ điều khiển (tay gạt, tay quay, bộ truyền động) tác động lực làm trục van xoay, đĩa van sẽ quay một góc 90 độ. Khi đĩa van nằm song song với dòng chảy, van ở vị trí mở hoàn toàn, cho phép lưu chất đi qua với ít trở ngại nhất.
- Đóng van: Khi đĩa van quay một góc 90 độ và nằm vuông góc với dòng chảy, đĩa van sẽ ép sát vào gioăng làm kín, ngăn chặn hoàn toàn dòng chảy.
- Điều tiết lưu lượng: Bằng cách điều chỉnh góc xoay của đĩa van ở các vị trí trung gian (ví dụ từ 0 đến 90 độ), van bướm có thể điều tiết lưu lượng dòng chảy qua hệ thống một cách linh hoạt.
Ưu Điểm Nổi Bật Của Van Bướm
Van bướm được ưa chuộng nhờ nhiều ưu điểm vượt trội:
- Thiết kế nhỏ gọn, trọng lượng nhẹ: Giúp tiết kiệm không gian lắp đặt và giảm chi phí vận chuyển, hỗ trợ.
- Vận hành nhanh chóng và dễ dàng: Đặc biệt với loại tay gạt hoặc bộ truyền động tự động, việc đóng mở chỉ mất vài giây.
- Chi phí hợp lý: So với nhiều loại van khác có cùng kích thước và chức năng, van bướm thường có giá thành cạnh tranh hơn.
- Linh hoạt trong điều tiết dòng chảy: Khả năng điều chỉnh góc mở của đĩa van cho phép kiểm soát lưu lượng chính xác.
- Ít bộ phận: Cấu tạo đơn giản, ít bộ phận chuyển động giúp giảm thiểu sự cố và dễ bảo trì.
- Ít tổn thất áp suất: Khi mở hoàn toàn, đĩa van nằm song song với dòng chảy, tạo ra ít lực cản hơn so với van cầu.
- Đa dạng vật liệu: Có thể chế tạo từ nhiều loại vật liệu (gang, inox, nhựa) để phù hợp với các môi trường lưu chất khác nhau, bao gồm cả hóa chất ăn mòn hay thực phẩm.
Ứng Dụng Của Van Bướm Trong Các Ngành Công Nghiệp
Van bướm được ứng dụng rộng rãi trong hầu hết các lĩnh vực công nghiệp:
- Hệ thống cấp thoát nước và xử lý nước thải: Kiểm soát dòng nước sạch, nước thải tại các nhà máy, trạm bơm.
- Hệ thống HVAC (Sưởi ấm, thông gió và điều hòa không khí): Điều chỉnh lưu lượng không khí, nước trong hệ thống đường ống.
- Ngành hóa chất: Xử lý các loại hóa chất lỏng hoặc khí.
- Ngành thực phẩm và đồ uống: Đảm bảo vệ sinh, kiểm soát dòng chảy của chất lỏng trong quá trình sản xuất.
- Hệ thống phòng cháy chữa cháy (PCCC): Đóng mở dòng nước trong hệ thống chữa cháy.
- Ngành dầu khí: Trong các ứng dụng không quá khắc nghiệt về áp suất và nhiệt độ.
- Ngành đóng tàu: Kiểm soát dòng chảy trong hệ thống bơm xả trên tàu.
- Hệ thống khí nén: Điều tiết dòng khí nén.
Lựa Chọn Van Bướm Phù Hợp
Để chọn được van bướm ưng ý, bạn cần cân nhắc các yếu tố sau:
- Loại lưu chất: Nước sạch, nước thải, hóa chất, dầu, khí, bùn… để chọn vật liệu thân van và gioăng làm kín phù hợp.
- Áp suất và nhiệt độ hoạt động: Đảm bảo van có thể chịu được điều kiện làm việc của hệ thống.
- Kích thước đường ống: Đường kính danh nghĩa của van (DN).
- Kiểu kết nối: Wafer (kẹp giữa mặt bích), Lug (tai bích), Flanged (mặt bích).
- Kiểu vận hành: Tay gạt, tay quay, điều khiển điện hay khí nén, tùy thuộc vào tần suất sử dụng và mức độ tự động hóa cần thiết.
- Môi trường lắp đặt: Trong nhà, ngoài trời, môi trường dễ cháy nổ…
Kết Luận
Van bướm (Butterfly Valve) là một lựa chọn tuyệt vời cho nhiều hệ thống đường ống nhờ thiết kế thông minh, khả năng vận hành linh hoạt và chi phí hiệu quả. Hiểu rõ về loại van này sẽ giúp bạn đưa ra quyết định tối ưu cho nhu cầu công nghiệp của mình.
Bạn cần thêm thông tin chi tiết về các loại van bướm cụ thể hay có thắc mắc nào khác không? Hãy liên hệ ngay với Long SBS để được tư vấn chuyên sâu!
