Mô tả sản phẩm

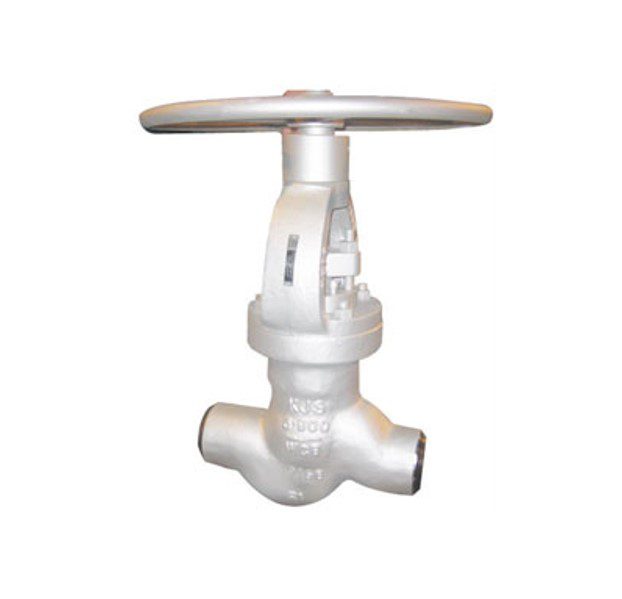

The Pressure Seal bonnet Globe valve is widely used in high-temperature and high-pressure power plants, where a gasket is placed between the body and bonnet to prevent leakage by the internal pressure of the body pushing up the bonnet. It features a non-bolted structure without a Top Flan
Trong các hệ thống đường ống công nghiệp, đặc biệt là những nơi vận hành ở áp suất và nhiệt độ cực cao, việc lựa chọn loại van phù hợp là vô cùng quan trọng để đảm bảo an toàn và hiệu quả. Van cầu dạng nắp đệm áp lực (PSB Globe Valve), với “PSB” là viết tắt của Pressure Seal Bonnet, là một giải pháp chuyên biệt được thiết kế để đáp ứng chính xác những yêu cầu khắt khe này.
PSB Globe Valve Là Gì?
Van cầu (Globe Valve) là loại van dùng để khởi động, dừng và điều tiết lưu lượng dòng chảy. Điểm đặc trưng của van cầu là đĩa van di chuyển thẳng vuông góc với mặt ghế van, cho phép kiểm soát lưu lượng rất tốt.
Điểm khác biệt chính của PSB Globe Valve nằm ở thiết kế nắp van (bonnet):
- Thiết kế nắp đệm áp lực (Pressure Seal Bonnet): Thay vì sử dụng gioăng mặt bích thông thường được siết chặt bằng bu lông từ bên ngoài, thiết kế PSB sử dụng một vòng đệm đặc biệt nằm giữa thân van và nắp van. Áp lực bên trong của đường ống càng cao, vòng đệm này càng được ép chặt vào vị trí, tạo ra một liên kết kín khít hơn và chống rò rỉ hiệu quả hơn so với các kiểu nắp van thông thường (như nắp bu lông – Bolted Bonnet) trong điều kiện áp suất và nhiệt độ cao.
- Thiết kế này đặc biệt hữu ích trong các ứng dụng nơi nhiệt độ và áp suất gây ra sự giãn nở và co rút của vật liệu, vì nó tự điều chỉnh để duy trì độ kín.
Đặc Điểm Nổi Bật Và Ưu Điểm
PSB Globe Valve được ưa chuộng trong các ngành công nghiệp nặng nhờ những ưu điểm vượt trội:
- Chống rò rỉ tuyệt vời ở áp suất và nhiệt độ cao: Đây là lợi thế lớn nhất của van PSB. Cơ chế tự siết kín dưới áp lực đảm bảo van vận hành an toàn và đáng tin cậy trong các môi trường khắc nghiệt nhất.
- Dễ dàng bảo trì: Mặc dù được thiết kế cho áp suất cao, cấu trúc nắp đệm áp lực thường cho phép tháo lắp và bảo trì các bộ phận bên trong dễ dàng hơn so với một số loại van khác ở áp suất tương đương, đặc biệt là khi không cần tháo toàn bộ van ra khỏi đường ống.
- Hiệu suất điều tiết lưu lượng tốt: Giống như các loại van cầu khác, PSB Globe Valve cung cấp khả năng điều tiết lưu lượng chính xác, phù hợp cho các ứng dụng cần kiểm soát dòng chảy.
- Độ bền cao: Thường được chế tạo từ các vật liệu chịu nhiệt, chịu áp lực cao như thép hợp kim, thép không gỉ, và được sản xuất theo các tiêu chuẩn nghiêm ngặt (như ASME B16.34, API 602, BS 1873), đảm bảo tuổi thọ và độ tin cậy lâu dài.
- Giảm thiểu biến dạng thân van: Thiết kế nắp đệm áp lực giúp phân bổ lực đều hơn, giảm thiểu nguy cơ biến dạng thân van dưới áp suất cao.
Ứng Dụng Phổ Biến
Nhờ khả năng chịu đựng điều kiện khắc nghiệt, PSB Globe Valve được sử dụng rộng rãi trong:
- Nhà máy điện (nhiệt điện, hạt nhân): Trong các hệ thống hơi nước siêu nhiệt, nước cấp lò hơi, và các đường ống áp suất cao khác.
- Ngành dầu khí: Trong các nhà máy lọc dầu, nhà máy hóa dầu, và các đường ống dẫn khí, chất lỏng áp suất/nhiệt độ cao.
- Công nghiệp hóa chất: Xử lý các hóa chất ăn mòn hoặc có nhiệt độ cao.
- Ngành thép: Trong các hệ thống hơi và nước áp suất cao.
Các Kiểu Dáng Thân Van Thường Gặp
PSB Globe Valve cũng có thể có các kiểu dáng thân van khác nhau để tối ưu hóa hiệu suất và không gian lắp đặt:
- Dạng chữ Z (Z-Pattern): Kiểu dáng phổ biến nhất, với thân van hình chữ Z và đĩa van di chuyển thẳng đứng.
- Dạng chữ Y (Y-Pattern): Thân van có hình chữ Y, cho phép dòng chảy đi qua ít thay đổi hướng hơn, giảm tổn thất áp suất và thích hợp cho các ứng dụng bùn hoặc chất lỏng nhớt.
- Dạng góc (Angle Pattern): Dòng chảy thay đổi hướng 90 độ, thường dùng để tiết kiệm không gian và giảm số lượng mối nối ống.
Là chuyên gia trong lĩnh vực van và vật tư công nghiệp, Long SBS cung cấp các loại Van cầu dạng nắp đệm áp lực (PSB Globe Valve) chất lượng cao, đáp ứng các tiêu chuẩn quốc tế và yêu cầu khắt khe của các hệ thống áp suất/nhiệt độ cao.
ge, making it lightweight compared to bolted bonnet valves and suitable for attachment to pipelines mainly through butt welding. While offering flow and pressure regulation capabilities, it requires more operating force compared to Gate valves.
