In the case of a Wedge Type disc, in high-temperature and high-pressure environments, there can be instances where the disc becomes stuck in the body seat due to thermal expansion or internal pressure while the valve is closed, rendering it inoperable. To prevent such occurrences, in recent times, in power plants,Parallel Gate Valve is primarily used in high-temperature and high-pressure pipelines for fluid isolation purposes. It is generally employed in pipelines where urgent or frequent opening and closing operations are not critical.
Bạn đang tìm kiếm một loại van cổng có khả năng hoạt động ổn định trong các điều kiện nhiệt độ và áp suất cao, đồng thời đảm bảo độ bền vượt trội? Van cổng kiểu trượt song song (Parallel Slide Gate Valve) chính là giải pháp mà nhiều ngành công nghiệp tin dùng. Với thiết kế độc đáo, loại van này khắc phục nhiều nhược điểm của van cổng truyền thống, mang lại hiệu quả vận hành và tuổi thọ cao.
Van Cổng Kiểu Trượt Song Song (Parallel Slide Gate Valve) Là Gì?

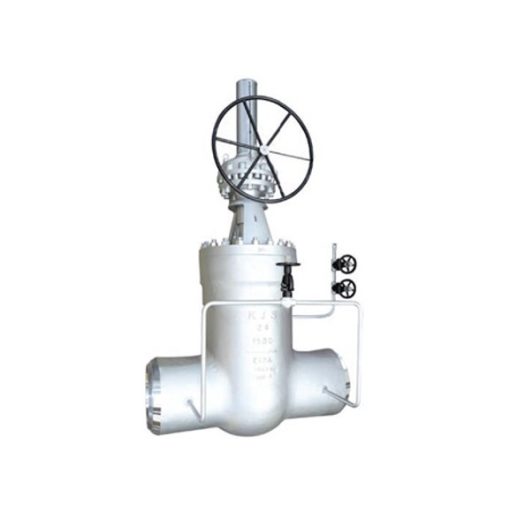

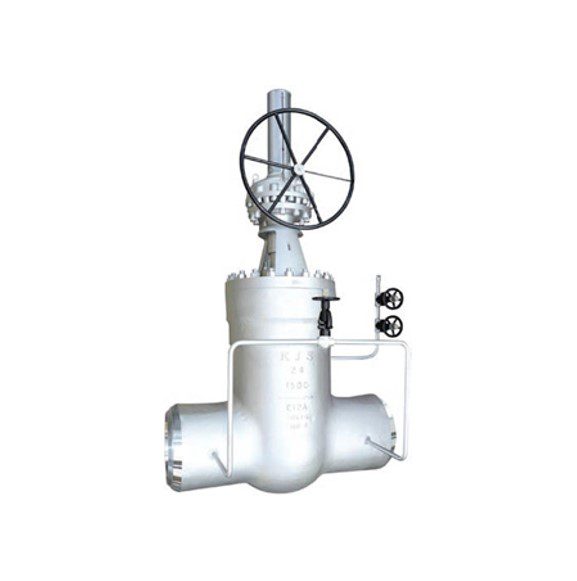

Van cổng kiểu trượt song song (còn được gọi là Parallel Gate Valve hoặc Parallel Disc Gate Valve) là một dạng van cổng đặc biệt, được thiết kế với hai đĩa van phẳng và song song với nhau, trượt lên xuống giữa hai ghế van cũng song song. Khác với van cổng nêm (Wedge Gate Valve) sử dụng một đĩa hình nêm để ép vào ghế van, van cổng kiểu trượt song song tạo ra độ kín bằng cách sử dụng áp lực của lưu chất hoặc lò xo để đẩy một trong hai đĩa áp sát vào ghế van đối diện.
Khi van mở hoàn toàn, các đĩa van sẽ rút hoàn toàn ra khỏi đường đi của lưu chất, tạo ra một đường dẫn thông suốt, không gây cản trở dòng chảy và giảm thiểu tổn thất áp suất đến mức tối thiểu.
Cấu Tạo Và Nguyên Lý Hoạt Động
Van cổng kiểu trượt song song có cấu tạo phức tạp hơn một chút so với van cổng nêm thông thường, bao gồm:
- Thân van (Body): Phần chính của van, định hình đường đi của lưu chất và chứa các bộ phận bên trong. Thường được làm từ thép carbon, thép hợp kim, hoặc thép không gỉ để chịu được nhiệt độ và áp suất cao.
- Nắp van (Bonnet): Được gắn chặt với thân van, bảo vệ trục van và các bộ phận truyền động.
- Hai đĩa van song song (Parallel Discs): Đây là điểm khác biệt chính. Thay vì một đĩa hình nêm, van này có hai đĩa phẳng, di chuyển tịnh tiến lên xuống. Giữa hai đĩa thường có một lò xo hoặc cơ cấu tự điều chỉnh để duy trì khoảng cách và giúp tạo kín ban đầu.
- Trục van (Stem): Nối bộ phận vận hành với cụm đĩa van, truyền chuyển động lên xuống để đóng hoặc mở van. Thường là loại trục nổi (rising stem) để dễ dàng quan sát trạng thái van.
- Ghế van (Seats): Hai vòng làm kín được đặt song song với nhau trong thân van, là nơi đĩa van tựa vào để tạo kín. Ghế van có thể là loại đúc liền hoặc có thể thay thế.
- Bộ phận vận hành (Actuator): Tay quay (handwheel) cho vận hành thủ công, hoặc bộ truyền động (actuator) bằng điện, khí nén, thủy lực cho vận hành tự động.
Nguyên lý hoạt động:
- Mở van: Khi trục van được nâng lên, hai đĩa van cũng di chuyển lên trên và rút hoàn toàn khỏi đường dẫn dòng chảy, tạo ra một đường thông suốt.
- Đóng van: Khi trục van hạ xuống, hai đĩa van sẽ trượt xuống. Khi đĩa van chạm vào ghế van, áp lực của lưu chất từ một phía (phía thượng nguồn) sẽ đẩy đĩa van đó áp chặt vào ghế van đối diện, tạo ra một lớp kín hiệu quả. Trong một số thiết kế, lò xo giữa hai đĩa cũng có thể hỗ trợ lực ép để tạo kín ban đầu trước khi áp lực dòng chảy đủ lớn.
Ưu Điểm Nổi Bật Của Van Cổng Kiểu Trượt Song Song
Van cổng kiểu trượt song song mang lại nhiều lợi thế đáng kể so với các loại van cổng nêm truyền thống, đặc biệt trong các ứng dụng nhiệt độ cao và có sự giãn nở nhiệt:
- Chống kẹt do giãn nở nhiệt (Thermal Binding): Đây là ưu điểm vượt trội. Với van cổng nêm, khi nhiệt độ thay đổi, đĩa van hình nêm có thể bị kẹt chặt vào ghế van do sự giãn nở nhiệt không đều, gây khó khăn hoặc không thể mở van. Van cổng kiểu trượt song song không gặp phải vấn đề này vì các đĩa van chỉ tiếp xúc với ghế van khi có áp suất đẩy, cho phép chúng trượt tự do hơn ngay cả khi có sự giãn nở nhiệt.
- Tổn thất áp suất thấp: Khi mở hoàn toàn, đường dẫn dòng chảy thông suốt giúp giảm thiểu tổn thất áp suất đáng kể, gần như tương đương với một đoạn ống thẳng, từ đó tiết kiệm năng lượng cho hệ thống bơm.
- Độ bền cao hơn ở nhiệt độ cao: Ít bị mài mòn và hư hỏng bề mặt làm kín do không có ma sát mạnh giữa đĩa van và ghế van khi đóng/mở. Điều này kéo dài tuổi thọ của van trong các ứng dụng nhiệt độ cao.
- Khả năng “pigging” tốt: Thiết kế thông dòng cho phép các thiết bị làm sạch đường ống (pig) đi qua mà không bị mắc kẹt.
- Độ kín khít đáng tin cậy: Khả năng làm kín được tăng cường bởi áp lực đường ống, đảm bảo độ kín tốt ở cả áp suất thấp và cao.
- Mô-men xoắn vận hành thấp hơn: Do không cần lực nêm để tạo kín, mô-men xoắn cần thiết để đóng mở van thường thấp hơn so với van cổng nêm, giúp vận hành dễ dàng hơn hoặc có thể sử dụng bộ truyền động nhỏ hơn.
- Ít tích tụ cặn bẩn: Thiết kế đĩa phẳng ít có khe hở để cặn bẩn tích tụ, giảm nguy cơ kẹt van.
Ứng Dụng Của Van Cổng Kiểu Trượt Song Song
Với những ưu điểm vượt trội, van cổng kiểu trượt song song là lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ tin cậy và hiệu suất cao, đặc biệt trong các môi trường khắc nghiệt:
- Nhà máy điện (đặc biệt là Nhiệt điện): Kiểm soát dòng hơi nước siêu nhiệt, nước cấp nồi hơi, nơi nhiệt độ và áp suất rất cao và cần tránh hiện tượng kẹt van do giãn nở nhiệt.
- Ngành Dầu khí: Trong các đường ống dẫn dầu thô, khí đốt tự nhiên, đặc biệt là ở các trạm bơm, trạm nén khí nơi cần khả năng pigging và hoạt động bền bỉ.
- Ngành Hóa chất và Hóa dầu: Xử lý các lưu chất ở nhiệt độ và áp suất cao, hoặc những nơi cần đóng/mở van một cách tin cậy mà không lo kẹt.
- Hệ thống hơi nóng công nghiệp: Đảm bảo dòng hơi được kiểm soát hiệu quả và an toàn.
- Ứng dụng lưu chất có chứa hạt rắn hoặc cặn bẩn nhẹ: Thiết kế đĩa phẳng ít bị mắc kẹt hơn.
Lựa Chọn Van Cổng Kiểu Trượt Song Song
Khi lựa chọn van cổng kiểu trượt song song, bạn cần xem xét các yếu tố quan trọng sau:
- Áp suất và nhiệt độ hoạt động: Đây là yếu tố hàng đầu vì loại van này thường được dùng trong điều kiện khắc nghiệt. Đảm bảo vật liệu và thiết kế van phù hợp với dải nhiệt độ/áp suất của hệ thống.
- Loại lưu chất: Xác định vật liệu thân van, đĩa van và ghế van để đảm bảo khả năng chống ăn mòn và tương thích.
- Kích thước đường ống (DN): Lựa chọn kích thước van phù hợp.
- Kiểu kết nối: Phổ biến là nối bích (Flanged) hoặc nối hàn (Butt-weld/Socket-weld) để đảm bảo độ kín và chắc chắn.
- Tiêu chuẩn thiết kế: Đảm bảo van tuân thủ các tiêu chuẩn quốc tế như API 600, ASME B16.34, MSS SP-70, v.v., tùy thuộc vào ngành và ứng dụng.
- Kiểu vận hành: Tay quay, hộp số, hoặc bộ truyền động tự động (điện, khí nén) tùy thuộc vào yêu cầu vận hành và mức độ tự động hóa.
Kết Luận
Van cổng kiểu trượt song song (Parallel Slide Gate Valve) là một lựa chọn tuyệt vời cho các hệ thống công nghiệp đòi hỏi hiệu suất cao, độ tin cậy và khả năng chống kẹt do giãn nở nhiệt, đặc biệt trong các ứng dụng hơi nóng, dầu khí và hóa chất. Với thiết kế thông minh và ưu điểm vượt trội, loại van này đảm bảo vận hành ổn định và kéo dài tuổi thọ cho toàn bộ hệ thống.
Bạn có câu hỏi nào khác về van cổng kiểu trượt song song hay cần tư vấn cụ thể cho ứng dụng của mình không? Đừng ngần ngại liên hệ với chuyên gia của Long SBS để được hỗ trợ chuyên sâu!
