Mô tả sản phẩm

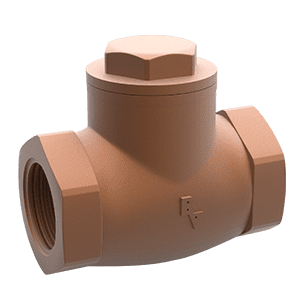

Van kiểm tra quay bằng đồng thanh ren Belven BV42-BRONZE là thiết bị kiểm soát dòng chảy một chiều chất lượng cao, được thiết kế với đĩa quay linh hoạt và vật liệu đồng thanh bền bỉ. Sản phẩm này đảm bảo ngăn chặn hiệu quả dòng chảy ngược trong các hệ thống đường ống áp suất cao, bảo vệ thiết bị và duy trì sự ổn định của hệ thống với khả năng chống ăn mòn vượt trội.
THÔNG SỐ KỸ THUẬT
- Mã sản phẩm: BV42-BRONZE
- Loại: Van kiểm tra quay ren, thiết kế đĩa quay
- Vật liệu: Đồng thanh (Bronze)
- Kích thước (mm): DN15-DN50
- Kích thước (inch): 1/2″-2″
- Áp suất làm việc: PN25
- Kết nối: Ren theo tiêu chuẩn BSPP (có thể tùy chỉnh NPT/BSPT)
- Chiều dài mặt đối mặt theo tiêu chuẩn: Tiêu chuẩn nhà sản xuất
ĐẶC ĐIỂM NỔI BẬT
- Vật liệu đồng thanh cao cấp: Đảm bảo độ bền và khả năng chống ăn mòn vượt trội
- Thiết kế đĩa quay: Đảm bảo phản ứng nhạy với dòng chảy và độ kín tốt
- Khả năng chịu áp suất cao (PN25): Phù hợp cho các ứng dụng có áp suất làm việc lên đến 25 bar
- Hoạt động tự động: Không cần can thiệp thủ công, tự động đóng khi dòng chảy ngược
- Kết nối ren tiêu chuẩn: Tương thích với nhiều hệ thống đường ống khác nhau
- Khả năng tùy chỉnh loại ren: Có thể sản xuất với ren NPT hoặc BSPT theo yêu cầu
NGUYÊN LÝ HOẠT ĐỘNG
Van kiểm tra quay BV42-BRONZE hoạt động dựa trên nguyên lý trọng lực và áp suất dòng chảy. Khi dòng chảy theo chiều thuận, áp lực dòng chảy đẩy đĩa quay mở ra, tạo không gian cho chất lỏng đi qua. Khi dòng chảy dừng hoặc có xu hướng chảy ngược, trọng lực và áp suất ngược sẽ đẩy đĩa quay áp sát vào ghế van, ngăn chặn dòng chảy ngược lại.
Chuyển động quay của đĩa đảm bảo độ kín và giảm ma sát, giúp van hoạt động nhạy bén và đáng tin cậy. Thiết kế này đặc biệt hiệu quả trong việc giảm thiểu hiện tượng va đập thủy lực (water hammer) trong hệ thống.
ỨNG DỤNG
- Hệ thống cấp nước áp suất cao
- Hệ thống nước nóng và hơi áp suất trung bình
- Hệ thống bơm nước công nghiệp
- Các ứng dụng hàng hải
- Công nghiệp dầu khí
- Công nghiệp hóa chất
- Nhà máy điện
- Các hệ thống yêu cầu vật liệu chống ăn mòn và chịu áp suất tốt
- Ứng dụng đòi hỏi bảo vệ khỏi dòng chảy ngược trong điều kiện khắc nghiệt
ƯU ĐIỂM
- Cấu trúc đơn giản, bền bỉ
- Khả năng chịu áp suất cao (25 bar)
- Khả năng chống ăn mòn vượt trội nhờ vật liệu đồng thanh cao cấp
- Hoạt động ổn định, đáng tin cậy
- Tổn thất áp suất thấp
- Khả năng chống va đập thủy lực tốt
- Chi phí bảo trì thấp, tuổi thọ cao
- Dễ dàng lắp đặt với kết nối ren tiêu chuẩn
- Phù hợp với nhiều loại chất lỏng khác nhau
HƯỚNG DẪN LẮP ĐẶT
- Lắp đặt theo đúng chiều dòng chảy (thường được đánh dấu bằng mũi tên trên thân van)
- Sử dụng băng keo PTFE hoặc hợp chất làm kín ren cho các ứng dụng áp suất cao
- Đảm bảo van được lắp đặt ở vị trí có trục quay của đĩa nằm ngang
- Tránh siết quá chặt khi lắp đặt để tránh làm hỏng ren
- Kiểm tra hoạt động của van sau khi lắp đặt
- Đảm bảo có đủ không gian xung quanh van để thuận tiện cho việc bảo trì
BẢO TRÌ
- Kiểm tra định kỳ để đảm bảo đĩa quay hoạt động trơn tru
- Kiểm tra độ kín của van theo định kỳ
- Trong môi trường có nhiều tạp chất, có thể cần tháo van để làm sạch đĩa và ghế van định kỳ
- Thay thế đệm kín nếu phát hiện rò rỉ
- Kiểm tra bề mặt tiếp xúc giữa đĩa và ghế van định kỳ
- Đối với ứng dụng áp suất cao, kiểm tra thường xuyên hơn để đảm bảo an toàn
