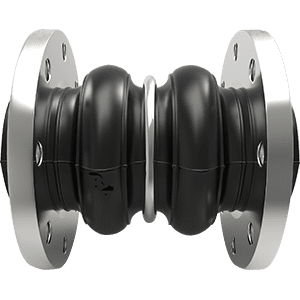

KHỚP NỐI BI ĐÔI MẶT BÍCH BELVEN BV18TB

Giá từ: Liên hệ

Mô tả sản phẩm

Khớp nối bi đôi mặt bích Belven BV18TB là giải pháp tiên tiến và đáng tin cậy được thiết kế để hấp thụ chuyển động, rung động và giãn nở nhiệt trong các hệ thống đường ống. Với cấu trúc bi đôi bằng cao su chất lượng cao, sản phẩm này đảm bảo kết nối an toàn giữa các đoạn ống, đồng thời cung cấp khả năng linh hoạt vượt trội và hiệu quả giảm chấn tốt hơn so với các loại khớp nối bi đơn thông thường.

THÔNG SỐ KỸ THUẬT

  • Mã sản phẩm: BV18TB
  • Loại: Khớp nối bi đôi kiểu mặt bích
  • Kích thước (mm): DN32-DN600
  • Kích thước (inch): 1 1/4″-24″
  • Áp suất làm việc: PN10/PN16/ANSI 150
  • Kết nối: Mặt bích
  • Thiết kế theo tiêu chuẩn: ASME B16.34
  • Chiều dài mặt đối mặt theo tiêu chuẩn: Tiêu chuẩn nhà sản xuất
  • Kích thước kết nối theo tiêu chuẩn: EN 1092 PN10/PN16/PN25/ANSI 150/JIS 10K

ĐẶC ĐIỂM NỔI BẬT

  • Thiết kế bi đôi: Cung cấp khả năng hấp thụ chuyển động và rung động vượt trội
  • Kết cấu mặt bích đa tiêu chuẩn: Tương thích với nhiều tiêu chuẩn quốc tế (EN, ANSI, JIS)
  • Phạm vi kích thước rộng: Từ DN32 đến DN600, đáp ứng nhiều nhu cầu lắp đặt
  • Khả năng chịu áp suất đa dạng: Phù hợp với các hệ thống PN10, PN16 và ANSI 150
  • Tuân thủ tiêu chuẩn quốc tế: Được thiết kế theo tiêu chuẩn ASME B16.34
  • Cấu trúc kép: Hai bi cao su liên kết với nhau, tăng cường độ bền và khả năng linh hoạt

NGUYÊN LÝ HOẠT ĐỘNG

Khớp nối bi đôi BV18TB hoạt động dựa trên nguyên lý đàn hồi của hai cấu trúc bi cao su chất lượng cao được kết nối với nhau. Khi lắp đặt giữa hai đoạn ống, khớp nối bi đôi cho phép chuyển động đa chiều (góc, dọc trục và hướng kính) giữa các đoạn ống, đồng thời duy trì tính kín của hệ thống.

Thiết kế bi đôi cung cấp khả năng hấp thụ rung động, giảm tiếng ồn, và linh hoạt cao hơn so với khớp nối bi đơn. Cấu trúc này đặc biệt hiệu quả trong việc đối phó với các chuyển động phức tạp, giãn nở nhiệt và sự không đồng tâm của đường ống. Kết quả là giảm đáng kể áp lực lên các thiết bị, van và bơm, kéo dài tuổi thọ của hệ thống đường ống.

ỨNG DỤNG

  • Hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí) quy mô lớn
  • Hệ thống bơm nước và xử lý nước công suất cao
  • Nhà máy điện và hệ thống năng lượng
  • Hệ thống đường ống công nghiệp nặng
  • Công nghiệp dầu khí
  • Công nghiệp hóa chất
  • Hệ thống làm mát công nghiệp
  • Hệ thống phòng cháy chữa cháy
  • Các ứng dụng có rung động mạnh và chuyển động phức tạp
  • Các hệ thống đòi hỏi độ tin cậy cao và bảo trì thấp

ƯU ĐIỂM

  • Khả năng hấp thụ rung động và chuyển động vượt trội so với khớp nối bi đơn
  • Giảm tiếng ồn hiệu quả trong hệ thống đường ống
  • Khả năng điều chỉnh cao hơn đối với chuyển động đa chiều và phức tạp
  • Bù đắp tối ưu cho sự không đồng tâm và lệch trục
  • Tuổi thọ cao hơn nhờ phân bổ ứng suất giữa hai cấu trúc bi
  • Giảm áp lực lên thiết bị và kết cấu đỡ
  • Dễ dàng lắp đặt và bảo trì
  • Độ tin cậy cao trong môi trường làm việc khắc nghiệt
  • Tương thích với nhiều tiêu chuẩn mặt bích quốc tế
  • Phạm vi kích thước đa dạng, phù hợp cho nhiều ứng dụng công nghiệp lớn

HƯỚNG DẪN LẮP ĐẶT

  • Kiểm tra khớp nối trước khi lắp đặt để đảm bảo không có hư hỏng
  • Đảm bảo mặt bích đường ống phù hợp với tiêu chuẩn của khớp nối
  • Sử dụng bu lông và đệm kín phù hợp với áp suất làm việc
  • Siết bu lông theo mô hình chéo, đều và đồng đều
  • Tránh siết quá chặt gây biến dạng khớp nối
  • Đảm bảo khớp nối được lắp đặt không bị căng, nén hoặc xoắn quá mức
  • Tuân thủ các giới hạn chuyển động do nhà sản xuất quy định
  • Đảm bảo có không gian đủ rộng cho sự dịch chuyển của khớp nối khi hoạt động

BẢO TRÌ

  • Kiểm tra định kỳ để phát hiện dấu hiệu hư hỏng hoặc lão hóa
  • Kiểm tra độ kín của khớp nối, đặc biệt là vùng tiếp giáp giữa hai cấu trúc bi
  • Thay thế khớp nối khi phát hiện các dấu hiệu xuống cấp như nứt, rò rỉ hoặc biến dạng
  • Bảo vệ khớp nối khỏi các điều kiện môi trường khắc nghiệt
  • Kiểm tra định kỳ độ căng và trạng thái làm việc của khớp nối

Sản phẩm của Belven – nhà sản xuất với hơn 40 năm kinh nghiệm, cam kết mang đến các sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt. Liên hệ với chúng tôi để nhận báo giá nhanh và thông tin chi tiết về sản phẩm.
