Mô tả sản phẩm

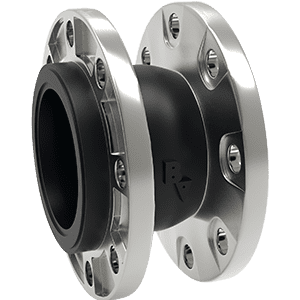

Khớp nối bi đơn mặt bích Belven BV18SB là giải pháp linh hoạt và đáng tin cậy được thiết kế để hấp thụ chuyển động, rung động và giãn nở nhiệt trong các hệ thống đường ống. Với cấu trúc bi đơn bằng cao su chất lượng cao, sản phẩm này đảm bảo kết nối an toàn giữa các đoạn ống, đồng thời giúp giảm thiểu tiếng ồn, giảm xóc và bảo vệ thiết bị khỏi các tác động cơ học không mong muốn.
THÔNG SỐ KỸ THUẬT
- Mã sản phẩm: BV18SB
- Loại: Khớp nối bi đơn kiểu mặt bích
- Kích thước (mm): DN25-DN600
- Kích thước (inch): 1″-24″
- Áp suất làm việc: PN10/PN16/ANSI 150
- Kết nối: Mặt bích
- Thiết kế theo tiêu chuẩn: ASME B16.34
- Chiều dài mặt đối mặt theo tiêu chuẩn: Tiêu chuẩn nhà sản xuất
- Kích thước kết nối theo tiêu chuẩn: EN 1092 PN10/PN16/PN25/ANSI 150/JIS 10K
ĐẶC ĐIỂM NỔI BẬT
- Thiết kế bi đơn: Đảm bảo khả năng điều chỉnh linh hoạt trong một khớp nối gọn nhẹ
- Kết cấu mặt bích đa tiêu chuẩn: Tương thích với nhiều tiêu chuẩn quốc tế (EN, ANSI, JIS)
- Phạm vi kích thước rộng: Từ DN25 đến DN600, đáp ứng nhiều nhu cầu lắp đặt
- Khả năng chịu áp suất đa dạng: Phù hợp với các hệ thống PN10, PN16 và ANSI 150
- Tuân thủ tiêu chuẩn quốc tế: Được thiết kế theo tiêu chuẩn ASME B16.34
NGUYÊN LÝ HOẠT ĐỘNG
Khớp nối bi đơn BV18SB hoạt động dựa trên nguyên lý đàn hồi của cao su chất lượng cao được định hình thành cấu trúc bi. Khi lắp đặt giữa hai đoạn ống, khớp nối bi cho phép chuyển động đa chiều (góc, dọc trục và hướng kính) giữa các đoạn ống, đồng thời duy trì tính kín của hệ thống.
Cấu trúc bi đơn cho phép hấp thụ rung động, giảm tiếng ồn, và cung cấp độ linh hoạt cần thiết để đối phó với các chuyển động, giãn nở nhiệt và sự không đồng tâm của đường ống. Điều này giúp giảm áp lực lên các thiết bị, van và bơm, kéo dài tuổi thọ của hệ thống đường ống.
ỨNG DỤNG
- Hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí)
- Hệ thống bơm nước và xử lý nước
- Ngành công nghiệp năng lượng và nhà máy điện
- Hệ thống đường ống công nghiệp
- Công nghiệp dầu khí
- Công nghiệp hóa chất
- Hệ thống làm mát công nghiệp
- Hệ thống phòng cháy chữa cháy
- Các ứng dụng yêu cầu hấp thụ rung động và giãn nở nhiệt
ƯU ĐIỂM
- Giảm tiếng ồn và rung động trong hệ thống đường ống
- Hấp thụ chuyển động đa chiều và giãn nở nhiệt
- Bù đắp cho sự không đồng tâm và lệch trục
- Giảm áp lực lên thiết bị và kết cấu đỡ
- Dễ dàng lắp đặt và bảo trì
- Tuổi thọ cao, chi phí bảo trì thấp
- Kết nối an toàn và đáng tin cậy
- Tương thích với nhiều tiêu chuẩn mặt bích quốc tế
- Phạm vi kích thước đa dạng, phù hợp cho nhiều ứng dụng khác nhau
HƯỚNG DẪN LẮP ĐẶT
- Kiểm tra khớp nối trước khi lắp đặt để đảm bảo không có hư hỏng
- Đảm bảo mặt bích đường ống phù hợp với tiêu chuẩn của khớp nối
- Sử dụng bu lông và đệm kín phù hợp
- Siết bu lông theo mô hình chéo, đều và đồng đều
- Tránh siết quá chặt gây biến dạng khớp nối
- Đảm bảo khớp nối được lắp đặt không bị căng, nén hoặc xoắn
- Tuân thủ các giới hạn chuyển động do nhà sản xuất quy định
BẢO TRÌ
- Kiểm tra định kỳ để phát hiện dấu hiệu hư hỏng hoặc lão hóa
- Kiểm tra độ kín của khớp nối
- Thay thế khớp nối khi phát hiện các dấu hiệu xuống cấp như nứt, rò rỉ hoặc biến dạng
- Bảo vệ khớp nối khỏi các điều kiện môi trường khắc nghiệt như nhiệt độ cực cao, tiếp xúc với dầu và các hóa chất ăn mòn
Sản phẩm của Belven – nhà sản xuất với hơn 40 năm kinh nghiệm, cam kết mang đến các sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt. Liên hệ với chúng tôi để nhận báo giá nhanh và thông tin chi tiết về sản phẩm.
