Mô tả sản phẩm

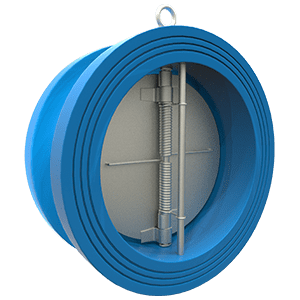

Van chống trả kiểu wafer với hai đĩa đối xứng, được trợ lực bằng lò xo, thiết kế nhằm ngăn chặn dòng chảy ngược và giữ cho hệ thống luôn vận hành ổn định. Khi dòng chảy thuận chiều đến, lực ép của dòng chất lỏng thắng áp lực lò xo để mở van; khi dòng chảy ngược, đĩa van lập tức đóng lại, bảo vệ thiết bị điện bơm và đường ống
3. Ưu điểm nổi bật
-
Áp lực mở thấp, sụt áp nhỏ: Giúp tiết kiệm năng lượng và đảm bảo dòng chảy ổn định trong hệ thống Belven Controls.
-
Kích thước mặt bích chuẩn DIN 3202‑K3 theo EN 558‑1 Series 16, dễ lắp đặt giữa hai mặt bích trong hệ thống
-
Thiết kế gọn, trọng lượng nhẹ: Chiếm ít không gian, phù hợp với các ống DN40–DN600
4. Vật liệu chế tạo
-
Thân van: Gang dẻo (GGG40), thép WCB hoặc inox CF8/CF8M.
-
Đĩa van: Inox SS304/SS316 hoặc gang cầu GGG40.
-
Lò xo: Inox SS304/SS316, độ bền cao, chống ăn mòn.
-
Đệm ghế van: EPDM hoặc NBR, chịu nhiệt và chịu áp tốt.
5. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Kích thước (DN) | 40 – 600 mm |
| Áp suất làm việc (PN) | PN10 / PN16 |
| Nhiệt độ chịu đựng | -10°C … +120°C (EPDM); -10°C … +82°C (NBR) |
| Áp suất thử nghiệm vỏ | 2.4 MPa (Shell Test) |
| Áp suất thử nghiệm ghế | 1.76 MPa (Seat Test) |
6. Ứng dụng
Thích hợp cho các hệ thống:
-
Cấp thoát nước, xử lý nước thải
-
Hệ thống hơi, khí nén
-
HVAC (sưởi, thông gió, điều hòa không khí)
-
Công nghiệp năng lượng, PCCC, dầu khí.
