Mô tả sản phẩm

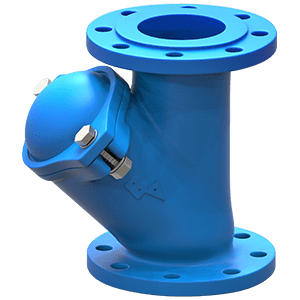

Van kiểm tra bi mặt bích Belven BV41 là thiết bị kiểm soát dòng chảy một chiều hiệu quả, được thiết kế với cấu trúc đơn giản nhưng bền bỉ. Với nguyên lý hoạt động dựa trên chuyển động của bi thép bọc cao su, van đảm bảo ngăn chặn hiệu quả dòng chảy ngược trong hệ thống đường ống, bảo vệ thiết bị và duy trì sự ổn định của hệ thống.
THÔNG SỐ KỸ THUẬT
- Mã sản phẩm: BV41
- Loại: Van kiểm tra bi kiểu mặt bích
- Kích thước (mm): DN40-DN300
- Kích thước (inch): 1 1/2″-12″
- Áp suất làm việc: PN10/PN16
- Kết nối: Mặt bích
- Bi chìm: Thép bọc NBR/EPDM
- Áp suất ngược tối thiểu để đảm bảo độ kín: 0.2 đến 0.7 bar
- Chiều dài mặt đối mặt theo tiêu chuẩn: EN 558 series 48
- Kích thước kết nối theo tiêu chuẩn: EN 1092-2 PN10/PN16
ĐẶC ĐIỂM NỔI BẬT
- Thiết kế bi chìm: Bi thép bọc cao su NBR/EPDM đảm bảo độ kín cao và tuổi thọ dài
- Lỗ thông suốt hoàn toàn: Giảm thiểu tổn thất áp suất, tối ưu hiệu suất dòng chảy
- Cấu trúc mặt bích tiêu chuẩn: Dễ dàng lắp đặt và tương thích với nhiều hệ thống
- Hoạt động độc lập: Không cần nguồn năng lượng bên ngoài, tự động đóng mở theo dòng chảy
- Tuân thủ tiêu chuẩn châu Âu: Đảm bảo chất lượng và độ tin cậy cao
NGUYÊN LÝ HOẠT ĐỘNG
Van kiểm tra bi BV41 hoạt động theo nguyên lý đơn giản: khi dòng chảy theo chiều thuận, áp lực dòng chảy đẩy bi lên, tạo không gian cho chất lỏng đi qua. Khi dòng chảy dừng hoặc có xu hướng chảy ngược, lực trọng trường kết hợp với áp suất ngược sẽ đẩy bi xuống và áp sát vào ghế van, ngăn chặn dòng chảy ngược lại. Thiết kế lỗ thông suốt hoàn toàn đảm bảo tổn thất áp suất thấp.
ỨNG DỤNG
- Hệ thống cấp nước và thoát nước
- Hệ thống xử lý nước thải
- Hệ thống bơm nước
- Hệ thống làm mát công nghiệp
- Nhà máy xử lý nước
- Hệ thống phòng cháy chữa cháy
- Công nghiệp thực phẩm và đồ uống
- Các hệ thống đòi hỏi độ tin cậy cao và bảo trì thấp
ƯU ĐIỂM
- Cấu trúc đơn giản, ít chi tiết chuyển động, giảm nguy cơ hỏng hóc
- Độ kín cao nhờ thiết kế bi bọc cao su
- Chi phí bảo trì thấp, tuổi thọ cao
- Dễ dàng kiểm tra và thay thế khi cần thiết
- Hiệu suất dòng chảy cao nhờ thiết kế lỗ thông suốt
- Thích hợp cho nhiều loại chất lỏng khác nhau
HƯỚNG DẪN LẮP ĐẶT
- Lắp đặt theo đúng chiều dòng chảy (thường được đánh dấu bằng mũi tên)
- Đảm bảo van được lắp đặt ở vị trí thẳng đứng với bi chìm ở phía dưới
- Sử dụng bu lông và đệm kín phù hợp với tiêu chuẩn mặt bích
- Duy trì khoảng cách thích hợp cho việc bảo trì
- Kiểm tra hoạt động của van sau khi lắp đặt
