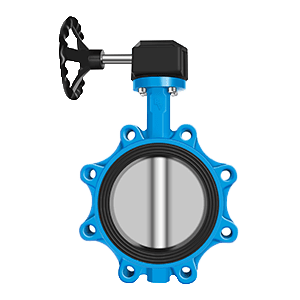

VAN BƯỚM MẶT BÍCH VỚI ĐĨA ĐỒNG TÂM BELVEN BV12NHS

Giá từ: Liên hệ

Mô tả sản phẩm

Van bướm mặt bích kiểu lug với đĩa đồng tâm Belven BV12NHS là giải pháp đáng tin cậy cho việc kiểm soát dòng chảy trong các hệ thống đường ống công nghiệp. Với thiết kế mặt bích kiểu lug và đĩa đồng tâm, van kết hợp giữa độ tin cậy, hiệu suất cao và khả năng lắp đặt linh hoạt, đáp ứng các yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại.

THÔNG SỐ KỸ THUẬT

  • Mã sản phẩm: BV12NHS
  • Loại: Van bướm mặt bích kiểu lug với đĩa đồng tâm
  • Kích thước (mm): DN50-DN600
  • Tiêu chuẩn thiết kế: BS EN593
  • Tiêu chuẩn mặt đối mặt: EN558
  • Tiêu chuẩn khoan mặt bích: PN16
  • Tiêu chuẩn kiểm tra và thử nghiệm: EN 12266
  • Áp suất danh định: PN10/PN16
  • Nhiệt độ môi chất: 10°C~120°C
  • Môi chất làm việc: Nước lạnh/nóng

CẤU TẠO

Van bướm chủ yếu bao gồm các thành phần sau:

  • Thân van: Được thiết kế với mặt bích kiểu lug cho phép lắp đặt linh hoạt
  • Trục: Truyền mô-men xoắn từ cơ cấu dẫn động đến đĩa van
  • Đĩa van: Kiểu đồng tâm, đảm bảo hiệu suất điều khiển dòng chảy tối ưu
  • Đế van (Seat): Cung cấp độ kín hoàn hảo khi đóng
  • Cơ cấu dẫn động: Bao gồm các tùy chọn như tay quay, hộp số trục vít, bộ truyền động khí nén hoặc điện

ĐẶC ĐIỂM NỔI BẬT

  • Cấu trúc đơn giản và nhỏ gọn: Dễ dàng vận chuyển, lắp đặt và tháo dỡ
  • Góc mở/đóng 90°: Mở và đóng nhanh chóng, mô-men xoắn vận hành thấp, tiết kiệm sức lao động
  • Hiệu suất làm kín tuyệt vời: Tuổi thọ dài và có thể đạt được mức rò rỉ bằng không
  • Đa dạng vật liệu thành phần: Có thể áp dụng cho nhiều loại môi chất khác nhau
  • Đặc tính dòng chảy gần như tuyến tính: Hiệu suất điều chỉnh tốt
  • Mặt bích trên tuân thủ tiêu chuẩn ISO5211: Tương thích với nhiều loại cơ cấu dẫn động

NGUYÊN LÝ HOẠT ĐỘNG

Van bướm BV12NHS hoạt động dựa trên nguyên lý xoay của đĩa van. Cơ cấu dẫn động truyền lực xoay tới trục và đĩa bướm, cho phép đĩa xoay 90° để đóng hoặc mở hoàn toàn. Ở vị trí mở, đĩa van định vị song song với dòng chảy, cho phép chất lỏng đi qua với tổn thất áp suất tối thiểu. Ở vị trí đóng, đĩa van vuông góc với dòng chảy và áp sát vào đế van, tạo thành một lớp kín hoàn hảo.

Thiết kế đĩa đồng tâm đảm bảo đĩa van xoay quanh trục chính của van, tối ưu hóa hiệu suất dòng chảy và giảm thiểu mô-men xoắn cần thiết để vận hành van. Thiết kế mặt bích kiểu lug cho phép lắp đặt van giữa hai mặt bích với các bu-lông đi xuyên qua lỗ trên thân van, đảm bảo lắp đặt chắc chắn và khả năng tháo dỡ một bên đường ống mà không cần tháo toàn bộ van.

ỨNG DỤNG

  • Hệ thống cấp nước và xử lý nước
  • Hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí)
  • Hệ thống chữa cháy
  • Nhà máy điện
  • Công nghiệp hóa chất
  • Hệ thống tưới tiêu
  • Xử lý nước thải
  • Hệ thống làm mát công nghiệp
  • Công nghiệp thực phẩm và đồ uống
  • Các ứng dụng công nghiệp yêu cầu kiểm soát dòng chảy chính xác

ƯU ĐIỂM

  • Kích thước nhỏ gọn: Tiết kiệm không gian lắp đặt
  • Trọng lượng nhẹ: Dễ dàng vận chuyển và lắp đặt
  • Mô-men xoắn vận hành thấp: Tiết kiệm năng lượng và dễ dàng vận hành
  • Độ kín hoàn hảo: Giảm thiểu thất thoát
  • Khả năng điều chỉnh dòng chảy tốt: Đặc tính dòng gần như tuyến tính
  • Thiết kế lug đa năng: Cho phép bảo trì một phía mà không cần tháo toàn bộ van
  • Mặt bích ISO5211: Tương thích với nhiều loại cơ cấu dẫn động
  • Tuổi thọ dài: Giảm chi phí bảo trì và thay thế
  • Đa dạng kích thước: Từ DN50 đến DN600, phù hợp cho nhiều ứng dụng

HƯỚNG DẪN LẮP ĐẶT

  • Đảm bảo không gian lắp đặt đủ rộng để van hoạt động và bảo trì
  • Lắp đặt van ở vị trí đĩa mở một phần (~15-20°) để tránh hư hỏng đế van
  • Sử dụng bu-lông và đệm kín phù hợp với tiêu chuẩn mặt bích
  • Siết bu-lông theo mô hình chéo, đều và đồng đều
  • Kiểm tra đĩa van có thể xoay tự do sau khi lắp đặt
  • Nên lắp đặt với trục nằm ngang để giảm mài mòn
  • Sau khi lắp đặt, thực hiện kiểm tra áp suất để đảm bảo không có rò rỉ

BẢO TRÌ

  • Kiểm tra định kỳ để phát hiện dấu hiệu rò rỉ hoặc mài mòn
  • Kiểm tra độ kín và hoạt động của đĩa van
  • Bôi trơn trục và các bộ phận chuyển động nếu cần
  • Kiểm tra và siết lại các bu-lông mặt bích định kỳ
  • Thay thế đế van khi có dấu hiệu mài mòn hoặc hư hỏng
  • Vận hành van định kỳ để đảm bảo hoạt động trơn tru

Sản phẩm của Belven – nhà sản xuất với hơn 40 năm kinh nghiệm, cam kết mang đến các sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt. Liên hệ với chúng tôi để nhận báo giá nhanh và thông tin chi tiết về sản phẩm.
