Mô tả sản phẩm

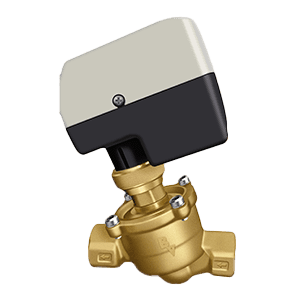

Van cân bằng và điều khiển độc lập với áp suất Belven BV76T (DN15-DN32) là van điều khiển cân bằng động được sử dụng kết hợp với bộ truyền động dòng BVACDV trong các hệ thống điều hòa không khí. Sản phẩm được ứng dụng trong các thiết bị như máy điều hòa không khí làm mát sơ bộ (PAUs), máy điều hòa không khí (AHUs), máy cấp gió tươi (MAUs), hoặc các bộ trao đổi nhiệt trong hệ thống sưởi. Van sẽ điều chỉnh lưu lượng ở đầu cuối theo yêu cầu nhiệt độ của khu vực điều hòa và tín hiệu từ hệ thống điều khiển, đồng thời duy trì áp suất chênh lệch không đổi trong mạng đường ống để đảm bảo thiết bị đầu cuối không bị ảnh hưởng bởi hoạt động của các thiết bị khác trong hệ thống, duy trì hoạt động hiệu quả, tiết kiệm năng lượng và ổn định.
THÔNG SỐ KỸ THUẬT
- Mã sản phẩm: BV76T
- Kích thước: DN15-DN32
- Nhiệt độ môi chất: -10°C~120°C
- Áp suất danh định: PN16
- Môi chất làm việc: Nước nóng và lạnh điều hòa, dung dịch ethylene/propylene glycol
- Phương thức kết nối: Kết nối ren BSPP (tùy chỉnh BSPT/NPT)
- Tiêu chuẩn kết nối: EN10226
- Sai số lưu lượng: ≤ 5%
- Điện áp làm việc: 24VAC
- Tín hiệu điều khiển: 0-10VDC/4-20mA
- Phạm vi áp suất chênh lệch làm việc: 30-400KPa
- Cấp bảo vệ của bộ truyền động: IP43
- Đặc tính điều khiển: Đặc tính tỷ lệ bằng nhau
ĐẶC ĐIỂM VAN
- Đặc tính điều khiển tỷ lệ bằng nhau: Đảm bảo điều khiển chính xác và linh hoạt
- Duy trì áp suất chênh lệch không đổi ở hai đầu van điều chỉnh: Hoạt động ổn định bất kể thay đổi áp suất trong hệ thống
- Chức năng phát hiện hành trình tự động: Tối ưu hóa hoạt động và điều khiển
- Lõi van điều chỉnh thiết kế hành trình thẳng: Tương thích với các bộ truyền động điều chỉnh
ĐẶC ĐIỂM BỘ TRUYỀN ĐỘNG
- Động cơ đồng bộ hai chiều điện áp AC thấp: Đảm bảo hoạt động chính xác và tiết kiệm năng lượng
- Khớp nối từ tính: Tăng độ tin cậy và tuổi thọ
- Truyền động qua bộ bánh răng nhựa: Hoạt động êm ái, ít tiếng ồn
- Vỏ bọc bằng nhựa kỹ thuật ABS chống cháy: An toàn và bền bỉ
- Chức năng bảo vệ timeout và bảo vệ lỗi khi không có tín hiệu điều khiển: Tăng cường an toàn hệ thống
- Lắp đặt linh hoạt: Bộ truyền động có thể lắp đặt và kết nối tại chỗ sau khi đã lắp van
- Thiết kế đồ họa gọn gàng: Có thể lắp đặt sát tường, tiết kiệm không gian
NGUYÊN LÝ HOẠT ĐỘNG
Van BV76T hoạt động dựa trên nguyên lý kết hợp giữa cân bằng áp suất và điều khiển lưu lượng trong cùng một thiết bị. Sản phẩm bao gồm hai phần chính: một bộ điều chỉnh áp suất và một van điều khiển lưu lượng.
Bộ điều chỉnh áp suất tự động duy trì áp suất chênh lệch không đổi qua van điều khiển, đảm bảo rằng các biến động áp suất trong hệ thống không ảnh hưởng đến lưu lượng đã cài đặt. Nhờ đó, van điều khiển lưu lượng có thể hoạt động một cách chính xác và ổn định theo tín hiệu điều khiển, bất kể các thay đổi áp suất do đóng mở các thiết bị khác trong hệ thống.
Bộ truyền động điện điều khiển van theo tín hiệu nhận được (0-10VDC hoặc 4-20mA), điều chỉnh vị trí của lõi van để thay đổi lưu lượng theo nhu cầu. Đặc tính tỷ lệ bằng nhau đảm bảo mối quan hệ tuyến tính giữa tín hiệu điều khiển và lưu lượng, giúp kiểm soát chính xác nhiệt độ trong các khu vực điều hòa.
ỨNG DỤNG
- Hệ thống điều hòa không khí trung tâm
- Máy điều hòa không khí làm mát sơ bộ (PAUs)
- Máy điều hòa không khí (AHUs)
- Máy cấp gió tươi (MAUs)
- Bộ trao đổi nhiệt trong hệ thống sưởi
- Hệ thống sưởi sàn
- Bộ quạt cuộn dây (Fan coil units)
- Các ứng dụng đòi hỏi kiểm soát nhiệt độ chính xác
- Các hệ thống có tải nhiệt thay đổi
- Hệ thống HVAC trong các tòa nhà thương mại và dân cư
ƯU ĐIỂM
- Kết hợp hai chức năng trong một thiết bị: Vừa cân bằng áp suất vừa điều khiển lưu lượng
- Hoạt động độc lập với áp suất: Đảm bảo lưu lượng ổn định bất kể thay đổi áp suất trong hệ thống
- Hiệu suất năng lượng cao: Tối ưu hóa hoạt động của bơm và giảm tiêu thụ năng lượng
- Điều khiển lưu lượng chính xác: Sai số không quá 5%
- Dải áp suất làm việc rộng: 30-400KPa
- Dải nhiệt độ làm việc rộng: -10°C đến 120°C
- Đặc tính tỷ lệ bằng nhau: Kiểm soát chính xác ở mọi mức độ mở
- Lắp đặt linh hoạt: Bộ truyền động có thể lắp đặt sau
- Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt
- Bảo vệ nhiều lớp: Chống timeout và bảo vệ khi mất tín hiệu
HƯỚNG DẪN LẮP ĐẶT
- Lắp đặt theo đúng chiều dòng chảy (thường được đánh dấu bằng mũi tên trên thân van)
- Đảm bảo đủ không gian xung quanh van để lắp đặt và bảo trì bộ truyền động
- Sử dụng băng keo PTFE hoặc chất làm kín ren phù hợp cho kết nối ren
- Đảm bảo áp suất chênh lệch trong phạm vi làm việc (30-400KPa)
- Nối dây bộ truyền động theo sơ đồ đi kèm, đảm bảo điện áp cung cấp đúng 24VAC
- Kiểm tra và cấu hình tín hiệu điều khiển phù hợp (0-10VDC hoặc 4-20mA)
- Sau khi lắp đặt, tiến hành kiểm tra hoạt động và điều chỉnh nếu cần
- Lắp đặt theo hướng cho phép dễ dàng đọc chỉ số và bảo trì
BẢO TRÌ
- Kiểm tra định kỳ để đảm bảo không có rò rỉ
- Kiểm tra hoạt động của bộ truyền động
- Vệ sinh bộ lọc trong hệ thống định kỳ để đảm bảo hoạt động tối ưu của van
- Kiểm tra kết nối điện và tín hiệu điều khiển
- Kiểm tra hành trình van và điều chỉnh nếu cần
- Tuân thủ lịch bảo trì theo khuyến cáo của nhà sản xuất
Sản phẩm của Belven – nhà sản xuất với hơn 40 năm kinh nghiệm, cam kết mang đến các sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt. Liên hệ với chúng tôi để nhận báo giá nhanh và thông tin chi tiết về sản phẩm.
