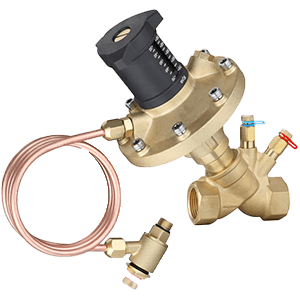

VAN CÂN BẰNG ÁP SUẤT CHÊNH LỆCH ĐỘNG BELVEN BV74T

Giá từ: Liên hệ

Mô tả sản phẩm

Van cân bằng áp suất chênh lệch động Belven BV74T là van cân bằng áp suất chênh lệch tự động. Sản phẩm được thiết kế để duy trì áp suất chênh lệch không đổi giữa đường ống cấp và đường ống hồi, van điều khiển hoặc thiết bị đầu cuối trong hệ thống điều hòa không khí hoặc sưởi ấm. Van này giúp tránh các nhiễu loạn thủy lực do sự thay đổi áp suất chênh lệch trong hệ thống, đạt được sự cân bằng thủy lực động.

THÔNG SỐ KỸ THUẬT

  • Mã sản phẩm: BV74T
  • Loại: Van cân bằng áp suất chênh lệch động
  • Kích thước (mm): DN15-DN50
  • Áp suất làm việc: PN16 (≤300 KPa)
  • Vật liệu thân van: Đồng thanh C83600/Đồng thau CW612N tùy chọn
  • Nhiệt độ làm việc: -10~120°C
  • Chất lỏng làm việc: Nước lạnh và nóng / Ethylene Glycol
  • Kết nối: Ren BSPP (tùy chỉnh BSPT/NPT)
  • Tiêu chuẩn kết nối: EN10226
  • Độ lệch điều khiển: ±5%

ĐẶC ĐIỂM NỔI BẬT

  • Điều khiển áp suất chênh lệch tự động: Không cần nguồn điện bên ngoài
  • Cài đặt áp suất chênh lệch tại chỗ: Dễ dàng điều chỉnh theo nhu cầu thực tế
  • Phạm vi điều khiển áp suất chênh lệch rộng: Phù hợp với nhiều ứng dụng khác nhau
  • Bánh xe có chỉ báo cài đặt áp suất chênh lệch: Thuận tiện cho việc theo dõi và điều chỉnh
  • Điểm đo tự làm kín: Bảo vệ chống rò rỉ
  • Trang bị cổng đo áp suất: Thuận tiện cho việc kiểm tra và bảo trì
  • Trang bị đầu nối đo ba chiều: Tăng cường tính linh hoạt trong quá trình đo đạc

NGUYÊN LÝ HOẠT ĐỘNG

Van cân bằng áp suất chênh lệch BV74T hoạt động dựa trên nguyên lý cảm biến áp suất cơ học tích hợp. Khi áp suất chênh lệch giữa đường ống cấp và đường ống hồi thay đổi do biến động tải, van sẽ tự động điều chỉnh để duy trì áp suất chênh lệch ở mức đã cài đặt.

Cơ chế hoạt động bao gồm màng ngăn nhạy cảm với áp suất, lò xo điều chỉnh và thân van. Màng ngăn phản ứng với sự chênh lệch áp suất giữa hai đầu, điều khiển một van bên trong để giảm hoặc tăng lưu lượng, từ đó duy trì áp suất chênh lệch không đổi. Hệ thống này đảm bảo rằng dù có bao nhiêu van được đóng hay mở trong mạng lưới, áp suất chênh lệch qua các van điều khiển luôn được duy trì ở mức tối ưu.

ỨNG DỤNG

  • Hệ thống điều hòa không khí trung tâm
  • Hệ thống sưởi ấm
  • Hệ thống sàn sưởi
  • Hệ thống quạt cuộn dây (Fan coil units)
  • Hệ thống bức xạ sưởi ấm và làm mát
  • Hệ thống HVAC trong các tòa nhà thương mại và dân cư
  • Các hệ thống yêu cầu cân bằng thủy lực chính xác
  • Hệ thống có tải nhiệt thay đổi
  • Hệ thống có nhiều zone và đòi hỏi kiểm soát độc lập

ƯU ĐIỂM

  • Tiết kiệm năng lượng: Giảm tiêu thụ điện năng bơm thông qua việc tối ưu hóa áp suất
  • Cân bằng thủy lực tự động: Không cần điều chỉnh lại khi tải thay đổi
  • Không cần nguồn điện ngoài: Vận hành hoàn toàn cơ học, tăng độ tin cậy
  • Giảm tiếng ồn: Ngăn chặn hiện tượng ồn do áp suất cao không mong muốn
  • Tăng tuổi thọ thiết bị: Bảo vệ bơm và van điều khiển khỏi áp suất dư thừa
  • Vận hành ổn định: Đảm bảo hiệu suất nhất quán của hệ thống HVAC
  • Dễ dàng bảo trì: Cấu trúc đơn giản, ít chi tiết chuyển động
  • Tích hợp điểm đo áp suất: Thuận tiện cho việc kiểm tra và cân chỉnh
  • Tiết kiệm chi phí vận hành: Tối ưu hóa hiệu suất hệ thống, giảm chi phí năng lượng

HƯỚNG DẪN LẮP ĐẶT

  • Lắp đặt theo đúng chiều dòng chảy (thường được đánh dấu bằng mũi tên trên thân van)
  • Nên lắp đặt van trên đường ống hồi
  • Đảm bảo không gian đủ rộng xung quanh van để tiếp cận bánh xe điều chỉnh và điểm đo
  • Sử dụng băng keo PTFE hoặc chất làm kín ren phù hợp cho kết nối ren
  • Lắp đặt van ở vị trí dễ tiếp cận cho việc đọc chỉ số và bảo trì
  • Làm sạch hệ thống đường ống trước khi lắp đặt để tránh mảnh vụn ảnh hưởng đến hoạt động của van
  • Kiểm tra áp suất hệ thống sau khi lắp đặt để đảm bảo không có rò rỉ
  • Hiệu chỉnh cài đặt áp suất chênh lệch theo thiết kế hệ thống

BẢO TRÌ

  • Kiểm tra định kỳ để đảm bảo không có rò rỉ
  • Kiểm tra chỉ số áp suất chênh lệch định kỳ để đảm bảo hoạt động chính xác
  • Làm sạch điểm đo áp suất trước khi sử dụng
  • Kiểm tra độ linh hoạt của bánh xe điều chỉnh
  • Thực hiện bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất
  • Thay thế các phụ kiện bị hỏng nếu cần

Sản phẩm của Belven – nhà sản xuất với hơn 40 năm kinh nghiệm, cam kết mang đến các sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt. Liên hệ với chúng tôi để nhận báo giá nhanh và thông tin chi tiết về sản phẩm.
