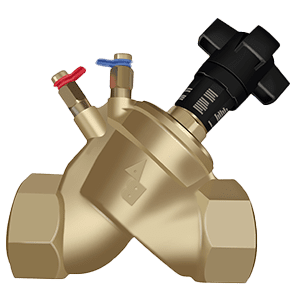

VAN CÂN BẰNG TĨNH BELVEN BV75T

Giá từ: Liên hệ

Mô tả sản phẩm

Van cân bằng tĩnh Belven BV75T là giải pháp chuyên dụng được thiết kế để cân bằng lưu lượng trong các hệ thống làm mát, sưởi ấm hoặc xử lý nước công nghiệp. Với tính năng đóng ngắt tích hợp, sản phẩm này có thể thay thế cho van cầu thông thường. Van còn có chức năng khóa mức mở tối đa, giúp bảo lưu cài đặt sau khi hiệu chỉnh hệ thống. Khi cần sửa chữa, người dùng có thể đóng van, sau đó trực tiếp quay trở lại mức mở tối đa đã cài đặt mà không cần hiệu chỉnh lại, giúp tiết kiệm thời gian và chi phí. Nhờ các đầu nối đo lường tích hợp, van hỗ trợ việc kiểm tra và khắc phục sự cố hệ thống một cách thuận tiện. Van cân bằng tĩnh có thể được sử dụng trong đường ống cấp nước hoặc đường ống nước hồi.

THÔNG SỐ KỸ THUẬT

  • Mã sản phẩm: BV75T
  • Loại: Van cân bằng tĩnh
  • Kích thước (mm): DN15-DN50
  • Kích thước (inch): G1/2-G2
  • Áp suất làm việc: PN25
  • Vật liệu thân van: Đồng thau đúc/rèn hoặc thép không gỉ/đồng thanh tùy chọn
  • Nhiệt độ làm việc: -10~120°C
  • Chất lỏng làm việc: Nước lạnh và nóng / Ethylene Glycol
  • Kết nối: Ren BSPP (tùy chỉnh BSPT/NPT)
  • Tiêu chuẩn kết nối: EN10226

ĐẶC ĐIỂM NỔI BẬT

  • Kiểm soát lưu lượng chính xác: Đảm bảo sự phân phối nước đồng đều trong hệ thống
  • Chỉ báo số tỷ lệ mở trên bánh xe điều khiển: Dễ dàng theo dõi và điều chỉnh
  • Khóa vị trí mở dễ dàng: Bảo lưu cài đặt sau khi hiệu chỉnh
  • Chức năng đóng ngắt thông qua bánh xe điều khiển: Không cần van phụ trợ
  • Điểm đo tự làm kín: Bảo vệ chống rò rỉ và thuận tiện cho việc đo lường
  • Đa dạng vật liệu thân van: Phù hợp với nhiều ứng dụng và môi trường làm việc khác nhau

NGUYÊN LÝ HOẠT ĐỘNG

Van cân bằng tĩnh BV75T hoạt động dựa trên nguyên lý tiết lưu dòng chảy. Thông qua điều chỉnh bánh xe, người vận hành có thể thay đổi diện tích mở của lỗ tiết lưu bên trong van, từ đó kiểm soát lưu lượng đi qua. Sau khi cài đặt lưu lượng phù hợp với thiết kế, vị trí này có thể được khóa lại để đảm bảo cân bằng hệ thống.

Các đầu nối đo lường tích hợp cho phép người vận hành đo áp suất trước và sau van, từ đó tính toán lưu lượng thực tế dựa trên đường cong đặc tính của van. Việc này giúp hiệu chỉnh hệ thống chính xác mà không cần đoán mò. Chức năng đóng ngắt hoàn toàn cho phép cách ly một phần của hệ thống khi cần bảo trì mà không ảnh hưởng đến các phần còn lại.

ỨNG DỤNG

  • Hệ thống điều hòa không khí trung tâm
  • Hệ thống sưởi ấm
  • Hệ thống sàn sưởi
  • Hệ thống quạt cuộn dây (Fan coil units)
  • Hệ thống bức xạ sưởi ấm và làm mát
  • Hệ thống HVAC trong các tòa nhà thương mại và dân cư
  • Hệ thống xử lý nước công nghiệp
  • Hệ thống phân phối nước lạnh và nóng
  • Các ứng dụng yêu cầu cân bằng thủy lực chính xác
  • Có thể sử dụng trên cả đường ống cấp nước hoặc đường ống nước hồi

ƯU ĐIỂM

  • Kiểm soát lưu lượng chính xác: Đảm bảo phân phối nước đồng đều trong toàn hệ thống
  • Chức năng 2-trong-1: Kết hợp cả van cân bằng và van đóng ngắt
  • Dễ dàng hiệu chỉnh: Nhờ chỉ báo số rõ ràng trên bánh xe điều khiển
  • Tiết kiệm thời gian và chi phí: Không cần hiệu chỉnh lại sau khi bảo trì nhờ chức năng khóa
  • Thuận tiện đo lường: Các đầu nối đo áp suất tích hợp giúp xác định lưu lượng chính xác
  • Đa dạng kích thước: Phù hợp với nhiều loại đường ống từ DN15 đến DN50
  • Khả năng chịu áp lực cao: Đáp ứng tiêu chuẩn PN25
  • Phạm vi nhiệt độ rộng: Hoạt động hiệu quả từ -10°C đến 120°C
  • Linh hoạt trong lắp đặt: Tương thích với nhiều loại kết nối ren tiêu chuẩn

HƯỚNG DẪN LẮP ĐẶT

  • Lắp đặt theo đúng chiều dòng chảy (thường được đánh dấu bằng mũi tên trên thân van)
  • Nên lắp đặt ở vị trí dễ tiếp cận để thuận tiện cho việc hiệu chỉnh và đo lường
  • Sử dụng băng keo PTFE hoặc chất làm kín ren phù hợp cho kết nối ren
  • Đảm bảo không gian xung quanh đủ rộng để vận hành bánh xe điều khiển
  • Không lắp đặt ngay sau khớp nối, van hoặc ống cong để đảm bảo dòng chảy ổn định
  • Làm sạch hệ thống đường ống trước khi lắp đặt
  • Sau khi lắp đặt, kiểm tra độ kín và hoạt động của van
  • Hiệu chỉnh lưu lượng theo thiết kế hệ thống và khóa vị trí sau khi hoàn thành

BẢO TRÌ

  • Kiểm tra định kỳ để đảm bảo không có rò rỉ
  • Vận hành bánh xe điều khiển thỉnh thoảng để đảm bảo hoạt động trơn tru
  • Kiểm tra các đầu nối đo lường và làm sạch khi cần thiết
  • Nếu cần sửa chữa, đóng van hoàn toàn, thực hiện bảo trì, sau đó quay lại vị trí tối đa đã đánh dấu
  • Thay thế các đệm kín nếu phát hiện rò rỉ
  • Tuân thủ lịch bảo trì theo khuyến cáo của nhà sản xuất
