Mô tả sản phẩm

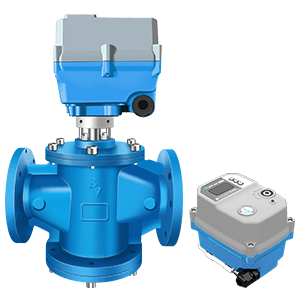

Van cân bằng và điều khiển độc lập với áp suất Belven BV76F (DN40-DN250) kết hợp với dòng bộ truyền động BVR được thiết kế để sử dụng trong hệ thống điều hòa không khí và hệ thống sưởi ấm, như trong các thiết bị PAU, AHU, MAU và thiết bị đầu cuối. Dựa trên yêu cầu nhiệt độ của khu vực điều hòa và tín hiệu từ hệ thống điều khiển, van điều chỉnh lưu lượng tại đầu cuối và duy trì áp suất không đổi trong mạng đường ống. Điều này đảm bảo thiết bị đầu cuối không bị ảnh hưởng bởi các thiết bị khác trong mạng lưới, giúp hệ thống hoạt động hiệu quả cao, tiết kiệm năng lượng và ổn định.
THÔNG SỐ KỸ THUẬT
- Mã sản phẩm: BV76F
- Kích thước: DN40-DN250
- Nhiệt độ làm việc: -10~120°C
- Áp suất làm việc: PN16
- Môi chất làm việc: Nước/Ethylene Glycol/Propylene Glycol
- Kết nối: Mặt bích
- Tiêu chuẩn kết nối: EN1092-1/2
- Độ lệch điều khiển: ≤5%
- Điện áp làm việc: 24VAC
- Tín hiệu điều khiển: 0-10VDC/4-20mA
- Áp suất chênh lệch làm việc: 30-420KPa
- Đặc tính điều khiển: Tỷ lệ bằng nhau
ĐẶC ĐIỂM VAN
- Đặc tính dòng chảy tỷ lệ bằng nhau: Đảm bảo điều khiển chính xác trong mọi điều kiện
- Duy trì áp suất chênh lệch không đổi giữa hai đầu bộ điều chỉnh: Đảm bảo hoạt động ổn định
- Trục van điều chỉnh được điều khiển bởi hành trình góc: Mô-men xoắn nhỏ, phạm vi lưu lượng lớn, kiểm soát chính xác, và kích thước tổng thể của van nhỏ gọn
ĐẶC ĐIỂM BỘ TRUYỀN ĐỘNG
- Màn hình LCD OLED 1.3-inch: Không giới hạn góc nhìn, độ sáng cao, tiết kiệm năng lượng và thân thiện môi trường
- Hiển thị thời gian thực: Độ mở van và lệnh điều khiển bên ngoài, tự động chuyển sang trạng thái ngủ sau khoảng 5 phút
- Chế độ hiệu chỉnh van tương tác hai bước không cần mở nắp:
- Bước 1: Điều khiển van đến “vị trí mở hoàn toàn ngược chiều kim đồng hồ” và lưu lại
- Bước 2: Điều khiển van đến “vị trí đóng hoàn toàn theo chiều kim đồng hồ” và lưu lại
- CPU hiệu suất cao 16-bit và chip chuyển đổi AD độ chính xác cao 12-bit: Loại bỏ hoàn toàn lỗi lùi cơ học, giảm đáng kể lỗi điều khiển vị trí van
- Mô-đun điều khiển động cơ tích hợp: Có thể điều khiển biến tần động cơ để đạt được vị trí chính xác
- Định vị không tiếp xúc và thiết kế đơn vị điều khiển mô-đun: Đảm bảo hoạt động đáng tin cậy của các thành phần, cải thiện đáng kể tuổi thọ sản phẩm
- Giao diện kết nối tiêu chuẩn: Dễ dàng lắp đặt, gỡ lỗi và thay thế
- Thông báo lỗi thời gian thực: Bao gồm các lỗi do bộ truyền động bị kẹt hoặc công tắc bộ truyền động không đúng vị trí
- Khả năng tùy chỉnh linh hoạt:
- Trao đổi lệnh điều khiển van thông qua menu
- Chuyển đổi tự động giữa điều khiển từ xa và điều khiển tại chỗ
- Điều chỉnh vị trí van thông qua nút bấm
- Dịch chuyển vị trí đóng-van theo hướng mở hoặc đóng
- Khôi phục cài đặt gốc: Hệ thống có thể khôi phục cài đặt gốc bằng cách nhấn các nút
NGUYÊN LÝ HOẠT ĐỘNG
Van BV76F kết hợp hai chức năng trong một thiết bị: cân bằng áp suất và điều khiển lưu lượng. Cơ chế cân bằng áp suất sẽ tự động duy trì áp suất chênh lệch không đổi qua van điều khiển, đảm bảo các biến động áp suất trong hệ thống không ảnh hưởng đến lưu lượng đã cài đặt.
Bộ truyền động điện sẽ điều khiển van theo tín hiệu nhận được (0-10VDC hoặc 4-20mA), điều chỉnh vị trí của trục van để thay đổi lưu lượng theo yêu cầu. Đặc tính tỷ lệ bằng nhau đảm bảo mối quan hệ tuyến tính giữa tín hiệu điều khiển và lưu lượng, giúp kiểm soát chính xác nhiệt độ trong các khu vực điều hòa.
Màn hình LCD hiển thị thông tin vận hành quan trọng, giúp người dùng dễ dàng theo dõi và điều chỉnh. Hệ thống cũng tự động phát hiện lỗi và thông báo, đảm bảo hoạt động an toàn và tin cậy.
ỨNG DỤNG
- Hệ thống điều hòa không khí trung tâm quy mô lớn
- Thiết bị xử lý không khí làm mát sơ bộ (PAUs)
- Thiết bị xử lý không khí (AHUs)
- Thiết bị cấp gió tươi (MAUs)
- Hệ thống sưởi ấm khu vực
- Hệ thống quạt cuộn dây (Fan coil units)
- Hệ thống bức xạ sưởi ấm và làm mát
- Hệ thống HVAC trong các tòa nhà thương mại và công nghiệp
- Các ứng dụng đòi hỏi kiểm soát nhiệt độ chính xác
- Các hệ thống có tải nhiệt thay đổi mạnh
ƯU ĐIỂM
- Kết hợp nhiều chức năng: Cân bằng áp suất, điều khiển lưu lượng và khả năng đóng ngắt trong một thiết bị
- Hoạt động độc lập với áp suất: Đảm bảo lưu lượng ổn định bất kể thay đổi áp suất trong hệ thống
- Hiệu suất năng lượng cao: Tối ưu hóa hoạt động của bơm và giảm tiêu thụ năng lượng
- Điều khiển lưu lượng chính xác: Sai số không quá 5%
- Giao diện người dùng tiên tiến: Màn hình LCD hiển thị thông tin rõ ràng và đầy đủ
- Dễ dàng hiệu chỉnh: Quy trình hai bước đơn giản không cần mở nắp
- Dải kích thước rộng: DN40-DN250 phù hợp với nhiều ứng dụng
- Đa dạng tín hiệu điều khiển: Hỗ trợ cả 0-10VDC và 4-20mA
- Chẩn đoán lỗi thông minh: Nhanh chóng phát hiện và thông báo các vấn đề
- Tiêu chuẩn kết nối quốc tế: Tuân thủ EN1092-1/2
HƯỚNG DẪN LẮP ĐẶT
- Lắp đặt theo đúng chiều dòng chảy (thường được đánh dấu bằng mũi tên trên thân van)
- Đảm bảo không gian đủ rộng xung quanh van để lắp đặt và bảo trì bộ truyền động
- Sử dụng bu lông và đệm kín phù hợp với tiêu chuẩn mặt bích
- Đảm bảo áp suất chênh lệch trong phạm vi làm việc (30-420KPa)
- Nối dây bộ truyền động theo sơ đồ đi kèm, đảm bảo điện áp cung cấp đúng 24VAC
- Kiểm tra và cấu hình tín hiệu điều khiển phù hợp (0-10VDC hoặc 4-20mA)
- Sau khi lắp đặt, tiến hành hiệu chỉnh van theo quy trình hai bước
- Thực hiện kiểm tra hoạt động toàn diện trước khi đưa vào sử dụng
BẢO TRÌ
- Kiểm tra định kỳ để đảm bảo không có rò rỉ
- Kiểm tra hoạt động của bộ truyền động và màn hình hiển thị
- Làm sạch các thành phần khi cần thiết
- Kiểm tra kết nối điện và tín hiệu điều khiển định kỳ
- Kiểm tra và hiệu chuẩn lại vị trí van nếu cần
- Theo dõi thông báo lỗi và xử lý kịp thời
- Cập nhật phần mềm bộ truyền động nếu có bản cập nhật mới
- Tuân thủ lịch bảo trì theo khuyến cáo của nhà sản xuất
