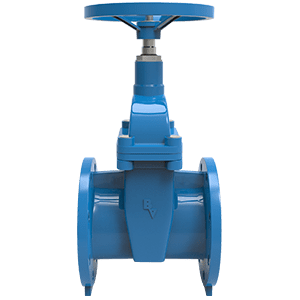

VAN CỔNG ĐẾ MỀM TRỤC KHÔNG NÂNG MẶT BÍCH BELVEN BV49N BS5163

Giá từ: Liên hệ

Mô tả sản phẩm

Van cổng đế mềm trục không nâng mặt bích Belven BV49N là thiết bị kiểm soát dòng chảy chất lượng cao, được thiết kế phù hợp với tiêu chuẩn BS 5163 loại A&B. Với cấu trúc trục không nâng (NRS – Non-Rising Stem) hiện đại và đế mềm chất lượng cao, van BV49N là giải pháp lý tưởng cho các hệ thống yêu cầu đóng mở hoàn toàn, với khả năng kín tuyệt đối khi đóng và tổn thất áp suất thấp khi mở.

THÔNG SỐ KỸ THUẬT

  • Mã sản phẩm: BV49N
  • Loại: Van cổng đế mềm trục không nâng mặt bích
  • Kích thước (mm): DN50-DN1200
  • Kích thước (inch): 2″-48″
  • Áp suất làm việc: PN10/PN16
  • Thiết kế theo tiêu chuẩn: BS 5163 loại A&B
  • Chiều dài mặt đối mặt theo tiêu chuẩn: BS 5163
  • Kích thước kết nối theo tiêu chuẩn: BS EN 1092-2 PN10/PN16
  • Kiểm tra theo tiêu chuẩn: BS 5163

ĐẶC ĐIỂM NỔI BẬT

  • Thiết kế trục không nâng (NRS): Tiết kiệm không gian phía trên van, phù hợp cho các vị trí lắp đặt hạn chế
  • Đế mềm (Soft seated): Đảm bảo độ kín tuyệt đối khi đóng van hoàn toàn
  • Tuân thủ tiêu chuẩn BS 5163: Đảm bảo chất lượng và độ tin cậy theo tiêu chuẩn Anh Quốc nghiêm ngặt
  • Dải kích thước rộng: Đáp ứng nhiều nhu cầu lắp đặt từ đường ống nhỏ đến cực lớn (DN50-DN1200)
  • Cấu trúc mặt bích tiêu chuẩn: Dễ dàng lắp đặt và tương thích với nhiều hệ thống đường ống công nghiệp

NGUYÊN LÝ HOẠT ĐỘNG

Van cổng BV49N hoạt động dựa trên nguyên lý chuyển động thẳng đứng của đĩa van. Khi vận hành tay quay, trục van quay và chuyển động quay thành chuyển động tịnh tiến của đĩa van. Với thiết kế trục không nâng (NRS), phần trục không nhô lên khi mở van, chỉ có đĩa van di chuyển bên trong thân van.

Khi đóng, đĩa van tiếp xúc với đế mềm tạo nên độ kín tuyệt đối, ngăn chặn hoàn toàn dòng chảy. Khi mở hoàn toàn, đĩa van được nâng lên khỏi dòng chảy, tạo không gian thông suốt cho chất lỏng đi qua với tổn thất áp suất tối thiểu.

ỨNG DỤNG

  • Hệ thống cấp nước và thoát nước quy mô lớn
  • Hệ thống xử lý nước thải
  • Hệ thống phân phối nước công nghiệp
  • Hệ thống thủy lực
  • Hệ thống phòng cháy chữa cháy
  • Hệ thống tưới tiêu nông nghiệp
  • Công nghiệp hóa chất
  • Các ứng dụng yêu cầu chức năng đóng mở hoàn toàn
  • Các vị trí lắp đặt có không gian hạn chế phía trên van
  • Đặc biệt phù hợp cho các dự án tuân thủ tiêu chuẩn Anh Quốc

ƯU ĐIỂM

  • Thiết kế trục không nâng giúp tiết kiệm không gian lắp đặt: Lý tưởng cho các khu vực hạn chế
  • Độ kín tuyệt đối nhờ đế mềm chất lượng cao: Giảm thiểu thất thoát và tăng hiệu quả hệ thống
  • Tổn thất áp suất thấp khi mở hoàn toàn: Tối ưu hiệu suất năng lượng trong hệ thống
  • Khả năng chịu áp lực tốt: Phù hợp với các ứng dụng PN10/PN16
  • Dải kích thước siêu rộng: Từ DN50 đến DN1200, đáp ứng hầu hết các yêu cầu
  • Tuổi thọ dài, chi phí bảo trì thấp: Tối ưu chi phí vận hành dài hạn
  • Vận hành đơn giản, an toàn: Dễ dàng đóng mở bằng tay quay hoặc bộ truyền động
  • Kết cấu vững chắc, độ bền cao: Đảm bảo hoạt động ổn định trong thời gian dài
  • Tuân thủ các tiêu chuẩn quốc tế: Đáp ứng các yêu cầu kỹ thuật nghiêm ngặt

HƯỚNG DẪN LẮP ĐẶT

  • Lắp đặt theo đúng chiều dòng chảy (nếu có chỉ dẫn trên thân van)
  • Đảm bảo không gian đủ rộng cho việc vận hành tay quay hoặc bộ truyền động
  • Sử dụng bu lông và đệm kín phù hợp với tiêu chuẩn mặt bích
  • Siết bu lông theo mô hình chéo, đều và đồng đều
  • Kiểm tra hoạt động của van sau khi lắp đặt bằng cách đóng mở vài lần
  • Trong hệ thống mới, nên súc rửa đường ống trước khi vận hành chính thức
  • Đối với van kích thước lớn, sử dụng thiết bị nâng phù hợp khi lắp đặt

BẢO TRÌ

  • Kiểm tra định kỳ để đảm bảo không có rò rỉ
  • Bôi trơn trục và các bộ phận chuyển động theo khuyến cáo của nhà sản xuất
  • Kiểm tra độ kín của đế mềm định kỳ
  • Thay thế đế mềm khi cần thiết
  • Đóng mở van định kỳ nếu ít sử dụng để đảm bảo hoạt động trơn tru
  • Kiểm tra và siết lại các bu lông mặt bích nếu cần
  • Đối với van kích thước lớn, có thể cần bảo trì chuyên nghiệp định kỳ

Sản phẩm của Belven – nhà sản xuất van với hơn 40 năm kinh nghiệm, cam kết mang đến các sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt. Liên hệ với chúng tôi để nhận báo giá nhanh và thông tin chi tiết về sản phẩm.
