Mô tả sản phẩm

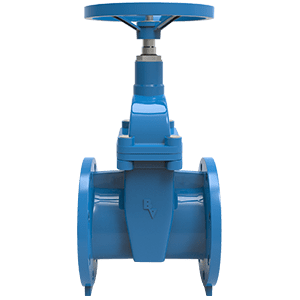

Van cổng đế mềm kiểu trục không nâng Belven BV49N là thiết bị kiểm soát dòng chảy hiệu quả, được thiết kế với cấu trúc trục không nâng hiện đại và đế mềm chất lượng cao. Van BV49N là giải pháp lý tưởng cho các hệ thống yêu cầu đóng mở hoàn toàn, với khả năng kín tuyệt đối khi đóng và tổn thất áp suất thấp khi mở.
THÔNG SỐ KỸ THUẬT
- Mã sản phẩm: BV49N
- Loại: Van cổng đế mềm kiểu trục không nâng (Non-Rising Stem – NRS)
- Kích thước (mm): DN50-DN600
- Kích thước (inch): 2″-24″
- Áp suất làm việc: PN10/PN16
- Kết nối: Mặt bích
- Thiết kế theo tiêu chuẩn: DIN 3352
- Chiều dài mặt đối mặt theo tiêu chuẩn: DIN 3202 F4/F5
- Kích thước kết nối theo tiêu chuẩn: DIN EN 1092-2 PN10/PN16
- Kiểm tra theo tiêu chuẩn: ISO 5208
ĐẶC ĐIỂM NỔI BẬT
- Thiết kế trục không nâng (NRS): Tiết kiệm không gian phía trên van, phù hợp cho các vị trí lắp đặt hạn chế
- Đế mềm (Soft seated): Đảm bảo độ kín tuyệt đối khi đóng van hoàn toàn
- Tuân thủ tiêu chuẩn DIN: Được thiết kế và kiểm tra theo các tiêu chuẩn DIN và ISO nghiêm ngặt
- Dải kích thước rộng: Đáp ứng nhiều nhu cầu lắp đặt từ đường ống nhỏ đến lớn (DN50-DN600)
- Cấu trúc mặt bích tiêu chuẩn: Dễ dàng lắp đặt và tương thích với nhiều hệ thống
NGUYÊN LÝ HOẠT ĐỘNG
Van cổng BV49N hoạt động dựa trên nguyên lý chuyển động thẳng đứng của đĩa van. Khi vận hành tay quay, trục van quay và chuyển động quay thành chuyển động tịnh tiến của đĩa van. Với thiết kế trục không nâng (NRS), phần trục không nhô lên khi mở van, chỉ có đĩa van di chuyển bên trong thân van.
Khi đóng, đĩa van tiếp xúc với đế mềm tạo nên độ kín tuyệt đối, ngăn chặn hoàn toàn dòng chảy. Khi mở hoàn toàn, đĩa van được nâng lên khỏi dòng chảy, tạo không gian thông suốt cho chất lỏng đi qua với tổn thất áp suất tối thiểu.
ỨNG DỤNG
- Hệ thống cấp nước và thoát nước
- Hệ thống xử lý nước thải
- Hệ thống phân phối nước công nghiệp
- Hệ thống phòng cháy chữa cháy
- Hệ thống tưới tiêu nông nghiệp
- Công nghiệp hóa chất
- Các ứng dụng yêu cầu chức năng đóng mở hoàn toàn
- Các vị trí lắp đặt có không gian hạn chế phía trên van
ƯU ĐIỂM
- Thiết kế trục không nâng giúp tiết kiệm không gian lắp đặt
- Độ kín tuyệt đối nhờ đế mềm chất lượng cao
- Tổn thất áp suất thấp khi mở hoàn toàn
- Khả năng chịu áp lực cao
- Tuổi thọ dài, chi phí bảo trì thấp
- Vận hành đơn giản, an toàn
- Kết cấu vững chắc, độ bền cao
HƯỚNG DẪN LẮP ĐẶT
- Lắp đặt theo đúng chiều dòng chảy (nếu có chỉ dẫn trên thân van)
- Đảm bảo không gian đủ rộng cho việc vận hành tay quay
- Sử dụng bu lông và đệm kín phù hợp với tiêu chuẩn mặt bích
- Kiểm tra hoạt động của van sau khi lắp đặt bằng cách đóng mở vài lần
- Trong hệ thống mới, nên súc rửa đường ống trước khi vận hành chính thức
BẢO TRÌ
- Kiểm tra định kỳ để đảm bảo không có rò rỉ
- Bôi trơn trục và các bộ phận chuyển động theo khuyến cáo của nhà sản xuất
- Kiểm tra độ kín của đế mềm định kỳ
- Thay thế đế mềm khi cần thiết
- Đóng mở van định kỳ nếu ít sử dụng để đảm bảo hoạt động trơn tru
