Mô tả sản phẩm

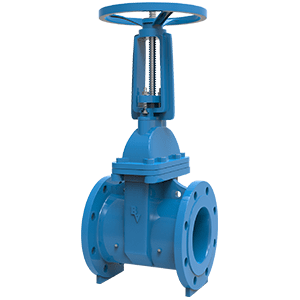

Van cổng đế mềm kiểu trục nâng Belven BV49O là thiết bị kiểm soát dòng chảy chất lượng cao, được thiết kế với cơ chế trục nâng (OS&Y – Outside Screw and Yoke) hiện đại và đế mềm đảm bảo độ kín tuyệt đối. Van BV49O là giải pháp lý tưởng cho các hệ thống yêu cầu đóng mở hoàn toàn, với khả năng hiển thị trạng thái van rõ ràng và độ tin cậy cao.
THÔNG SỐ KỸ THUẬT
- Mã sản phẩm: BV49O
- Loại: Van cổng đế mềm kiểu trục nâng (OS&Y – Outside Screw and Yoke)
- Kích thước (mm): DN50-DN600
- Kích thước (inch): 2″-24″
- Áp suất làm việc: PN10/PN16
- Kết nối: Mặt bích theo tiêu chuẩn DIN EN 1092-2 PN10/PN16
- Thiết kế theo tiêu chuẩn: DIN 3352
- Chiều dài mặt đối mặt theo tiêu chuẩn: DIN 3202 F4/F5
- Kiểm tra theo tiêu chuẩn: ISO 5208
ĐẶC ĐIỂM NỔI BẬT
- Thiết kế trục nâng (OS&Y): Cho phép nhận biết trực quan trạng thái van (mở hay đóng) thông qua vị trí của trục
- Đế mềm (Soft seated): Đảm bảo độ kín tuyệt đối khi đóng van hoàn toàn
- Tuân thủ tiêu chuẩn DIN: Được thiết kế và kiểm tra theo các tiêu chuẩn DIN và ISO nghiêm ngặt
- Dải kích thước rộng: Đáp ứng nhiều nhu cầu lắp đặt từ đường ống nhỏ đến lớn (DN50-DN600)
- Cấu trúc mặt bích tiêu chuẩn: Dễ dàng lắp đặt và tương thích với nhiều hệ thống
NGUYÊN LÝ HOẠT ĐỘNG
Van cổng BV49O hoạt động dựa trên nguyên lý chuyển động thẳng đứng của đĩa van kết hợp với cơ chế trục nâng. Khi vận hành tay quay, trục van xoay và chuyển động quay thành chuyển động tịnh tiến của đĩa van. Với thiết kế trục nâng (OS&Y), khi mở van, phần trục sẽ nhô lên khỏi đỉnh khung chữ Y, cho phép nhận biết trực quan trạng thái van từ xa.
Khi đóng, đĩa van tiếp xúc với đế mềm tạo nên độ kín tuyệt đối, ngăn chặn hoàn toàn dòng chảy. Khi mở hoàn toàn, đĩa van được nâng lên khỏi dòng chảy, tạo không gian thông suốt cho chất lỏng đi qua với tổn thất áp suất tối thiểu.
ỨNG DỤNG
- Hệ thống cấp nước và thoát nước
- Hệ thống xử lý nước thải
- Hệ thống phân phối nước công nghiệp
- Hệ thống phòng cháy chữa cháy (đặc biệt phù hợp nhờ khả năng hiển thị trạng thái)
- Hệ thống làm mát công nghiệp
- Nhà máy hóa chất và lọc dầu
- Các ứng dụng yêu cầu độ an toàn cao và khả năng hiển thị trạng thái van
ƯU ĐIỂM
- Hiển thị trực quan trạng thái van nhờ thiết kế trục nâng
- Độ kín tuyệt đối khi đóng nhờ đế mềm chất lượng cao
- Tổn thất áp suất thấp khi mở hoàn toàn
- Khả năng chịu áp lực cao
- An toàn cao nhờ khả năng nhận biết trạng thái van từ xa
- Tuổi thọ dài, độ tin cậy cao
- Dễ dàng bảo trì, thay thế các bộ phận
HƯỚNG DẪN LẮP ĐẶT
- Lắp đặt theo đúng chiều dòng chảy (nếu có chỉ dẫn trên thân van)
- Đảm bảo không gian đủ rộng phía trên van cho trục nâng khi mở hoàn toàn
- Sử dụng bu lông và đệm kín phù hợp với tiêu chuẩn mặt bích
- Lắp đặt ở vị trí dễ tiếp cận để thuận tiện cho việc vận hành và bảo trì
- Kiểm tra hoạt động của van sau khi lắp đặt bằng cách đóng mở vài lần
BẢO TRÌ
- Kiểm tra định kỳ để đảm bảo không có rò rỉ
- Bôi trơn trục và các bộ phận chuyển động theo khuyến cáo của nhà sản xuất
- Kiểm tra độ kín của đế mềm định kỳ
- Thay thế đế mềm khi cần thiết
- Đóng mở van định kỳ nếu ít sử dụng để đảm bảo hoạt động trơn tru
