Mô tả sản phẩm

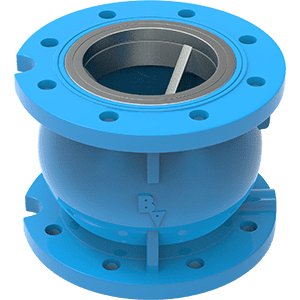

Van kiểm tra dòng chảy trục mặt bích Belven BV45F là thiết bị kiểm soát dòng chảy một chiều tiên tiến, được thiết kế với cơ chế lò xo đặc biệt. Van đảm bảo ngăn chặn hiệu quả dòng chảy ngược trong hệ thống đường ống, đồng thời giảm thiểu hiện tượng va đập (water hammer) nhờ vào vòng đệm cao su đặc biệt.
THÔNG SỐ KỸ THUẬT
- Mã sản phẩm: BV45F
- Loại: Van kiểm tra dòng chảy trục kiểu mặt bích có lò xo
- Kích thước (mm): DN50-DN350
- Kích thước (inch): 2″-14″
- Áp suất làm việc: PN10/PN16
- Kết nối: Mặt bích
- Thiết kế theo tiêu chuẩn: EN 12334
- Vòng đệm: Cao su, giúp giảm hiệu ứng va đập
- Kích thước kết nối theo tiêu chuẩn: EN 1092-2 PN10/PN16
- Kiểm tra theo tiêu chuẩn: EN 12516/EN 12266
ĐẶC ĐIỂM NỔI BẬT
- Thiết kế có lò xo: Đảm bảo phản ứng nhanh với thay đổi dòng chảy
- Vòng đệm cao su: Giảm hiệu ứng va đập (non-slam effect), bảo vệ hệ thống
- Dòng chảy trục: Cải thiện hiệu suất thủy lực, giảm tổn thất áp suất
- Tuân thủ tiêu chuẩn châu Âu: Được thiết kế và kiểm tra theo các tiêu chuẩn EN
- Kết cấu mặt bích tiêu chuẩn: Dễ dàng lắp đặt và tương thích với nhiều hệ thống
NGUYÊN LÝ HOẠT ĐỘNG
Van kiểm tra dòng chảy trục BV45F hoạt động dựa trên nguyên lý chuyển động dọc trục. Khi dòng chảy theo chiều thuận, áp lực dòng chảy đẩy đĩa van theo hướng dọc trục, nén lò xo và tạo không gian cho chất lỏng đi qua. Khi dòng chảy dừng hoặc có xu hướng chảy ngược, lò xo sẽ đẩy đĩa van áp sát vào vòng đệm cao su, ngăn chặn dòng chảy ngược. Vòng đệm cao su giúp hấp thụ lực va đập, giảm tiếng ồn và tăng tuổi thọ cho van.
ỨNG DỤNG
- Hệ thống cấp nước và thoát nước
- Hệ thống xử lý nước thải
- Hệ thống bơm nước công nghiệp
- Hệ thống HVAC (Sưởi ấm, thông gió và điều hòa không khí)
- Hệ thống phòng cháy chữa cháy
- Hệ thống làm mát công nghiệp
- Các ứng dụng yêu cầu phản ứng nhanh và giảm thiểu va đập thủy lực
ƯU ĐIỂM
- Phản ứng nhanh với thay đổi dòng chảy nhờ thiết kế lò xo
- Giảm hiện tượng va đập thủy lực nhờ vòng đệm cao su
- Thiết kế dòng chảy trục giúp giảm tổn thất áp suất
- Hoạt động êm ái, giảm tiếng ồn
- Độ bền cao, chi phí bảo trì thấp
- Dễ dàng lắp đặt và bảo trì
- Phù hợp với nhiều loại chất lỏng khác nhau
HƯỚNG DẪN LẮP ĐẶT
- Lắp đặt theo đúng chiều dòng chảy (thường được đánh dấu bằng mũi tên)
- Đảm bảo van được lắp đặt ở vị trí cho phép dòng chảy thẳng trước và sau van
- Sử dụng bu lông và đệm kín phù hợp với tiêu chuẩn mặt bích
- Duy trì khoảng cách thích hợp cho việc bảo trì
- Kiểm tra hoạt động của van sau khi lắp đặt
BẢO TRÌ
- Kiểm tra định kỳ để đảm bảo lò xo và đĩa van hoạt động trơn tru
- Kiểm tra độ kín của vòng đệm cao su
- Làm sạch bên trong van nếu có cặn bẩn tích tụ
- Thay thế vòng đệm cao su khi cần thiết
