Mô tả sản phẩm

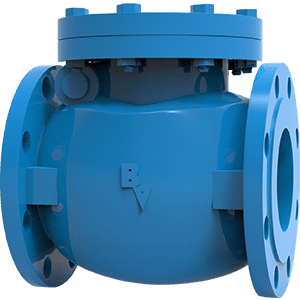

Van kiểm tra quay mặt bích Belven BV42 là thiết bị kiểm soát dòng chảy một chiều hiệu quả, được thiết kế với đĩa quay linh hoạt. Van hoạt động theo nguyên lý đơn giản nhưng đáng tin cậy, ngăn chặn hiệu quả dòng chảy ngược trong hệ thống đường ống, bảo vệ thiết bị và duy trì sự ổn định của hệ thống.
THÔNG SỐ KỸ THUẬT
- Mã sản phẩm: BV42
- Loại: Van kiểm tra quay kiểu mặt bích
- Kích thước (mm): DN50-DN300
- Kích thước (inch): 2″-12″
- Áp suất làm việc: PN16
- Kết nối: Mặt bích
- Thiết kế theo tiêu chuẩn: DIN 3356
- Chiều dài mặt đối mặt theo tiêu chuẩn: DIN 3202 F6
- Kích thước kết nối theo tiêu chuẩn: DIN EN 1092-2 PN16
- Kiểm tra theo tiêu chuẩn: ISO 5208
ĐẶC ĐIỂM NỔI BẬT
- Thiết kế đĩa quay: Đảm bảo phản ứng nhạy với dòng chảy và độ kín tốt
- Tuân thủ tiêu chuẩn quốc tế: Được thiết kế và kiểm tra theo các tiêu chuẩn DIN và ISO
- Cấu trúc mặt bích tiêu chuẩn: Dễ dàng lắp đặt và tương thích với nhiều hệ thống
- Hoạt động độc lập: Không cần nguồn năng lượng bên ngoài, tự động đóng mở theo dòng chảy
- Độ bền cao: Được thiết kế để hoạt động lâu dài trong các môi trường công nghiệp
NGUYÊN LÝ HOẠT ĐỘNG
Van kiểm tra quay BV42 hoạt động dựa trên nguyên lý trọng lực và áp suất dòng chảy. Khi dòng chảy theo chiều thuận, áp lực dòng chảy đẩy đĩa quay mở ra, tạo không gian cho chất lỏng đi qua. Khi dòng chảy dừng hoặc có xu hướng chảy ngược, trọng lực và áp suất ngược sẽ đẩy đĩa quay áp sát vào ghế van, ngăn chặn dòng chảy ngược lại. Chuyển động quay của đĩa đảm bảo độ kín và giảm ma sát.
ỨNG DỤNG
- Hệ thống cấp nước và thoát nước
- Nhà máy xử lý nước
- Hệ thống sưởi ấm và làm mát
- Hệ thống phòng cháy chữa cháy
- Công nghiệp hóa chất
- Nhà máy điện
- Hệ thống bơm nước công nghiệp
- Các ứng dụng yêu cầu độ tin cậy cao và bảo trì thấp
ƯU ĐIỂM
- Cấu trúc đơn giản, bền bỉ
- Hoạt động ổn định, đáng tin cậy
- Tổn thất áp suất thấp
- Khả năng chống va đập thủy lực tốt
- Chi phí bảo trì thấp, tuổi thọ cao
- Dễ dàng kiểm tra và thay thế khi cần thiết
- Phù hợp với nhiều loại chất lỏng khác nhau
HƯỚNG DẪN LẮP ĐẶT
- Lắp đặt theo đúng chiều dòng chảy (thường được đánh dấu bằng mũi tên)
- Đảm bảo van được lắp đặt ở vị trí có trục quay của đĩa nằm ngang
- Sử dụng bu lông và đệm kín phù hợp với tiêu chuẩn mặt bích
- Duy trì khoảng cách thích hợp cho việc bảo trì
- Kiểm tra hoạt động của van sau khi lắp đặt
BẢO TRÌ
- Kiểm tra định kỳ để đảm bảo đĩa quay hoạt động trơn tru
- Kiểm tra độ kín của van theo định kỳ
- Làm sạch bên trong van nếu có cặn bẩn tích tụ
- Bôi trơn trục quay nếu cần thiết
- Thay thế đệm kín hoặc bộ phận hư hỏng khi cần
