Mô tả sản phẩm

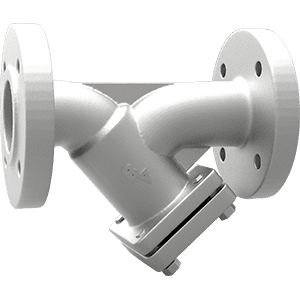

Y lọc mặt bích Belven BV56 bằng thép không gỉ là thiết bị lọc chất lượng cao được thiết kế để loại bỏ các tạp chất rắn trong hệ thống đường ống, bảo vệ các thiết bị quan trọng như bơm, van, đồng hồ đo và các thiết bị khác. Với cấu trúc chữ Y hiệu quả và vật liệu thép không gỉ cao cấp, BV56 mang đến giải pháp lọc bền bỉ, chống ăn mòn và đáng tin cậy cho nhiều ứng dụng công nghiệp.
THÔNG SỐ KỸ THUẬT
- Mã sản phẩm: BV56
- Loại: Bộ lọc chữ Y mặt bích, thép không gỉ
- Kích thước (mm): DN15-600
- Kích thước (inch): 1/2″-24″
- Áp suất làm việc: PN10-PN100/ASME Class 150-600
- Kết nối: Mặt bích RF (Raised Face)
- Phạm vi kích thước chi tiết: 1 1/2″ đến 24″ (DN40 đến DN600)
- Cấp áp suất:
- ASME B16.5 Class 150/300/600
- EN 1092-1 PN10/16/40
- Thiết kế theo tiêu chuẩn: API602, BS5352, ASME B16.34
- Kết nối theo tiêu chuẩn:
- ASME B16.5 Class 150/300/600 RF
- EN 1092-1 PN10/16/40
- Chiều dài mặt đối mặt theo tiêu chuẩn: ASME B 1.20.1, ASME B16.11
- Kiểm tra và thử nghiệm theo tiêu chuẩn: API 598
ĐẶC ĐIỂM NỔI BẬT
- Vật liệu thép không gỉ: Chống ăn mòn tốt, phù hợp với nhiều môi chất khắc nghiệt
- Thiết kế chữ Y: Tối ưu dòng chảy, giảm tổn thất áp suất, tăng hiệu quả lọc
- Phạm vi áp suất rộng: Đáp ứng nhiều ứng dụng từ áp suất thấp đến áp suất cao
- Dải kích thước đa dạng: Phù hợp với nhiều hệ thống đường ống khác nhau
- Tuân thủ nhiều tiêu chuẩn quốc tế: API, ASME, BS, EN đảm bảo chất lượng và tính tương thích toàn cầu
- Kết cấu mặt bích RF: Dễ dàng lắp đặt và bảo trì
NGUYÊN LÝ HOẠT ĐỘNG
Bộ lọc chữ Y BV56 hoạt động dựa trên nguyên lý chuyển hướng dòng chảy. Khi chất lỏng đi vào bộ lọc, nó sẽ đi qua lưới lọc đặt theo hình chữ Y. Các tạp chất rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại, trong khi chất lỏng sạch tiếp tục đi qua. Thiết kế chữ Y tạo ra diện tích lọc lớn hơn so với thiết kế thẳng, giúp tăng hiệu quả lọc và giảm tần suất bảo trì.
Phần thân dưới của bộ lọc có thể tháo rời để làm sạch lưới lọc mà không cần tháo toàn bộ thiết bị khỏi đường ống, giúp việc bảo trì trở nên đơn giản và nhanh chóng.
ỨNG DỤNG
- Công nghiệp dầu khí
- Công nghiệp hóa chất
- Nhà máy điện
- Hệ thống xử lý nước và nước thải
- Công nghiệp thực phẩm và đồ uống
- Hệ thống HVAC công nghiệp
- Các ngành công nghiệp yêu cầu vật liệu chống ăn mòn cao
- Các ứng dụng áp suất cao
- Môi trường làm việc khắc nghiệt
ƯU ĐIỂM
- Khả năng chống ăn mòn vượt trội nhờ vật liệu thép không gỉ
- Tổn thất áp suất thấp nhờ thiết kế dòng chảy tối ưu
- Bảo trì đơn giản với thiết kế phần thân dưới có thể tháo rời
- Hiệu quả lọc cao với diện tích lưới lọc lớn
- Tuổi thọ dài trong các môi trường khắc nghiệt
- Phù hợp với các tiêu chuẩn công nghiệp quốc tế
- Khả năng chịu áp suất cao và nhiệt độ cao
HƯỚNG DẪN LẮP ĐẶT
- Lắp đặt theo đúng chiều dòng chảy (thường được đánh dấu bằng mũi tên trên thân thiết bị)
- Đảm bảo vị trí lắp đặt cho phép dễ dàng tiếp cận phần thân dưới để bảo trì
- Sử dụng bu lông và đệm kín phù hợp với tiêu chuẩn mặt bích
- Lắp đặt với phần lưới lọc nằm ngang hoặc hướng xuống để tránh tạp chất rơi vào đường ống khi bảo trì
- Kiểm tra độ kín sau khi lắp đặt
BẢO TRÌ
- Kiểm tra và làm sạch lưới lọc định kỳ tùy theo mức độ tạp chất trong hệ thống
- Tháo phần thân dưới để tiếp cận lưới lọc
- Làm sạch lưới lọc bằng dung môi phù hợp hoặc bàn chải
- Kiểm tra tình trạng đệm kín và thay thế nếu cần
- Tái lắp ráp đúng cách và kiểm tra độ kín trước khi vận hành
