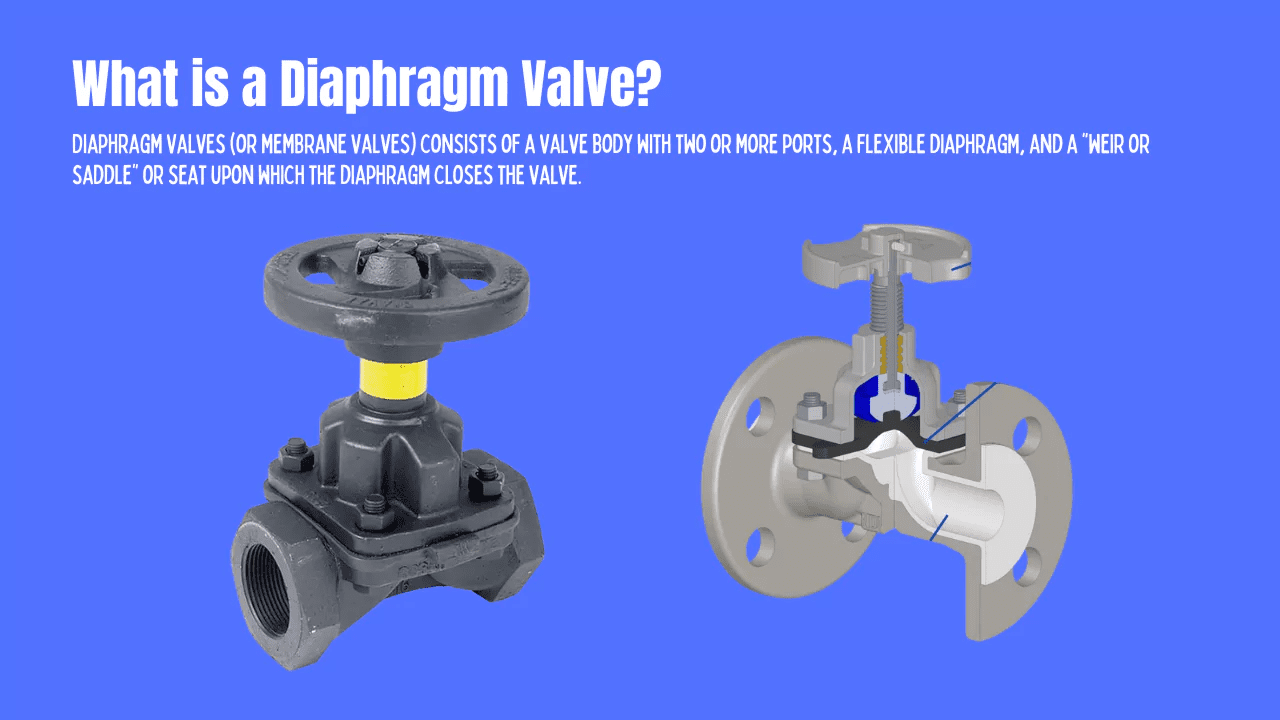

Diaphragm valve (van màng) là một loại van công nghiệp thuộc họ van chuyển động tuyến tính, sử dụng một màng ngăn linh hoạt để bắt đầu, dừng và điều tiết dòng chảy của lưu chất. Khác với van bi hay van bướm có chuyển động quay, các bộ phận của van màng di chuyển theo một đường thẳng để thực hiện chức năng đóng mở, mang lại khả năng kiểm soát chính xác và an toàn cho nhiều ứng dụng công nghiệp.
Cấu Tạo và Nguyên Lý Hoạt Động
Để hiểu rõ hơn về loại van này, chúng ta cần tìm hiểu về các thành phần cấu tạo và cơ chế vận hành độc đáo của nó.
Cấu Tạo Chính
Một van màng tiêu chuẩn bao gồm các bộ phận chính sau:
- Thân van (Body): Là bộ phận chính chứa các chi tiết bên trong, có thể được làm từ kim loại, nhựa hoặc các vật liệu lót chuyên dụng tùy thuộc vào yêu cầu của ứng dụng.
- Màng van (Diaphragm): Bộ phận linh hoạt, thường làm từ cao su hoặc nhựa đàn hồi (Elastomer) như EPDM, PTFE. Đây là chi tiết quan trọng nhất, đóng vai trò như một vách ngăn kín giữa dòng chảy và các bộ phận cơ khí bên ngoài.
- Đập chắn (Weir) hoặc Đế van (Seat): Là bề mặt mà màng van sẽ tiếp xúc để tạo ra một mối nối kín hoàn toàn, ngăn chặn dòng chảy.
- Trục van (Stem): Kết nối màng van với cơ cấu truyền động (actuator), truyền lực để nâng hoặc hạ màng.
- Nắp van (Bonnet): Phần trên cùng của van, bảo vệ và chứa cơ cấu điều khiển.
Nguyên Lý Hoạt Động
Cơ chế hoạt động của van màng rất đơn giản nhưng hiệu quả, dựa trên sự di chuyển lên xuống của màng ngăn:
- Đóng van: Khi cơ cấu truyền động (tay quay hoặc bộ điều khiển tự động) di chuyển trục van đi xuống, màng van sẽ bị ép chặt vào đập chắn (weir) hoặc đế van, tạo ra một mối nối kín tuyệt đối và ngăn dòng chảy đi qua.
- Mở van: Khi trục van di chuyển lên, màng ngăn được nâng lên khỏi đế, tạo ra một khoảng trống cho phép lưu chất di chuyển qua van.
- Điều tiết: Bằng cách điều chỉnh vị trí của màng ở các điểm khác nhau giữa vị trí đóng và mở hoàn toàn, người vận hành có thể kiểm soát chính xác lưu lượng của dòng chảy.
Một trong những ưu điểm lớn nhất của thiết kế này là lưu chất hoàn toàn được cách ly và không tiếp xúc với các bộ phận chuyển động như trục van hay cơ cấu truyền động. Điều này giúp loại bỏ nguy cơ rò rỉ ra môi trường bên ngoài và ngăn ngừa ô nhiễm từ các tác nhân bôi trơn hoặc mài mòn.
Phân Loại Van Màng
Van màng được phân loại dựa trên nhiều tiêu chí khác nhau, từ cấu trúc bên trong đến phương thức vận hành, giúp đáp ứng đa dạng các yêu cầu kỹ thuật.
Theo Cấu Trúc Seal
Van màng kiểu đập chắn (Weir Type)
Đây là loại van màng phổ biến nhất, có một “đập chắn” được đúc liền với thân van. Màng van chỉ cần di chuyển một quãng ngắn để ép xuống đập chắn này và đóng dòng chảy.
- Ưu điểm: Phù hợp cho các ứng dụng cần điều tiết dòng chảy chính xác và kiểm soát lưu lượng nhỏ. Thiết kế này cũng có khả năng tự thoát nước tốt.
- Ứng dụng: Thường được sử dụng trong các ngành công nghiệp sạch như dược phẩm, thực phẩm và xử lý nước.
Van màng kiểu thẳng (Straight-through Type)
Loại van này có thiết kế thân thẳng, không có đập chắn. Màng van sẽ ép trực tiếp lên một đế phẳng ở đáy van để tạo thành mối nối kín.
- Ưu điểm: Thiết kế này tạo ra đường đi thẳng cho dòng chảy, giảm thiểu sự cản trở và phù hợp cho các chất lỏng có độ nhớt cao, chứa hạt rắn lơ lửng hoặc bùn.
- Ứng dụng: Thường được dùng cho các ứng dụng yêu cầu đóng/mở hoàn toàn (on/off).
Theo Cách Vận Hành
- Van màng thủ công: Được điều khiển bằng tay thông qua một bánh xe xoay (tay vặn). Đây là lựa chọn đơn giản, tiết kiệm chi phí cho các ứng dụng không yêu cầu tự động hóa.
- Van màng tự động: Được vận hành bằng các cơ cấu truyền động tự động, bao gồm:
- Khí nén (Pneumatic): Sử dụng áp suất khí nén để điều khiển, phản ứng nhanh và mạnh mẽ.
- Điện (Electric): Sử dụng động cơ điện, cho phép điều khiển chính xác và tích hợp vào các hệ thống tự động hóa phức tạp.
- Thủy lực (Hydraulic): Sử dụng áp lực dầu thủy lực, tạo ra lực đóng/mở rất lớn.
Theo Ứng Dụng Chuyên Biệt
Để đáp ứng các tiêu chuẩn khắt khe, van màng còn được thiết kế chuyên biệt:
- Van màng vệ sinh (Sanitary Diaphragm Valve): Được thiết kế với bề mặt siêu mịn, không có góc chết để ngăn vi khuẩn phát triển, chuyên dùng trong ngành thực phẩm và dược phẩm.
- Van màng sinh học (Biotech Diaphragm Valve): Tối ưu cho việc xử lý các chất lỏng nhạy cảm chứa vi sinh vật.
- Van màng Zero Static: Thiết kế đặc biệt để loại bỏ hoàn toàn các khu vực ứ đọng chất lỏng, đảm bảo hệ thống luôn sạch sẽ.
Vật Liệu Chế Tạo
Việc lựa chọn vật liệu cho thân van và màng van là yếu tố quyết định đến hiệu suất, tuổi thọ và sự an toàn của hệ thống.
Vật Liệu Thân Van
- Kim loại:
- Thép không gỉ 316/316L: Là lựa chọn hàng đầu cho ngành thực phẩm, dược phẩm và các ứng dụng hóa chất nhẹ nhờ khả năng chống ăn mòn và tính vệ sinh cao.
- Gang (Cast Iron): Vật liệu đa năng, chi phí hợp lý, phù hợp cho hệ thống nước, dầu và một số hóa chất thông thường.
- Thép đúc (Cast Steel): Cung cấp độ bền và khả năng chịu áp lực cao.
- Hợp kim Alloy 20: Có khả năng kháng axit sulfuric (H₂SO₄) vượt trội.
- Nhựa:
- PVC (Polyvinyl Chloride): Chống ăn mòn tốt, giá thành rẻ, phổ biến trong các hệ thống xử lý nước và hóa chất.
- PVDF (Polyvinylidene Fluoride): Chịu được các loại hóa chất mạnh và nhiệt độ cao.
- PP (Polypropylene): Nhẹ, chống ăn mòn tốt và có giá thành hợp lý.
Vật Liệu Màng
- EPDM (Ethylene Propylene Diene Monomer): Rất linh hoạt, chịu được nước, hơi nước và nhiều loại hóa chất. Hoạt động tốt ở nhiệt độ từ -10°C đến +100°C, lý tưởng cho ngành thực phẩm và dược phẩm.
- PTFE (Polytetrafluoroethylene – Teflon): Có khả năng kháng hóa chất gần như tuyệt đối và hoạt động trong dải nhiệt độ rất rộng. Do tính cứng, PTFE thường được kết hợp với một lớp lót EPDM để tăng độ linh hoạt.
- FKM/Viton: Chịu được dầu mỏ, nhiên liệu và nhiều loại hóa chất mạnh ở nhiệt độ cao. Thường được sử dụng trong ngành công nghiệp hóa chất.
- NBR/Buna-N: Giá thành rẻ, chịu dầu tốt, phù hợp cho các ứng dụng không quá khắt khe.
Ứng Dụng Công Nghiệp
Nhờ thiết kế độc đáo, van màng đã trở thành một giải pháp không thể thiếu trong nhiều ngành công nghiệp quan trọng.
Công Nghiệp Thực Phẩm và Dược Phẩm
Đây là lĩnh vực ứng dụng phổ biến nhất của van màng. Khả năng ngăn ngừa ô nhiễm tuyệt đối giúp chúng trở thành lựa chọn lý tưởng cho:
- Kiểm soát dòng chảy trong hệ thống làm sạch tại chỗ (CIP) và khử trùng tại chỗ (SIP).
- Xử lý các chất lỏng vô trùng, vắc-xin, và các sản phẩm sinh học.
- Các ứng dụng trong lò phản ứng sinh học (bioreactor) và hệ thống lên men.
Xử Lý Nước và Nước Thải
Van màng được sử dụng rộng rãi để điều tiết lưu lượng nước và xử lý hóa chất trong các nhà máy. Các ứng dụng bao gồm hệ thống định lượng hóa chất, xử lý bùn và hệ thống tưới tiêu tự động.
Công Nghiệp Hóa Chất
Với khả năng xử lý các hóa chất ăn mòn mạnh, van màng là giải pháp an toàn và đáng tin cậy cho:
- Kiểm soát dòng chảy của các axit mạnh như axit sulfuric (H₂SO₄), axit clohydric (HCl), axit nitric (HNO₃).
- Xử lý các dung dịch kiềm và chất oxy hóa.
- Ứng dụng trong công nghệ luyện kim và khai khoáng.
Các Ngành Khác
- Cơ khí: Kiểm soát dầu cắt gọt, chất bôi trơn và dung dịch làm mát.
- Hàn: Điều tiết khí bảo vệ và dòng nước trong hệ thống làm mát mỏ hàn.
- Sản xuất giấy và bột giấy: Xử lý các hóa chất tẩy trắng và phụ gia trong quy trình sản xuất.
Ưu Điểm và Hạn Chế
Ưu Điểm
- Tính sạch sẽ và an toàn: Màng ngăn cách ly hoàn toàn dòng chảy với các bộ phận cơ khí, loại bỏ nguy cơ rò rỉ và ô nhiễm chéo.
- Kháng ăn mòn xuất sắc: Với nhiều lựa chọn vật liệu, van màng có thể xử lý được hầu hết các loại hóa chất ăn mòn mạnh.
- Làm kín tuyệt đối (Bubble-tight seal): Thiết kế màng linh hoạt giúp tạo ra một mối nối kín hoàn toàn, ngay cả với các chất lỏng chứa hạt rắn.
- Cấu trúc đơn giản: Ít bộ phận chuyển động giúp giảm thiểu mài mòn, dễ dàng bảo trì và thay thế.
Hạn Chế
- Giới hạn về nhiệt độ và áp suất: Do giới hạn của vật liệu màng, van thường chỉ hoạt động hiệu quả ở áp suất dưới 1.6 MPa và nhiệt độ dưới 150°C.
- Tuổi thọ màng: Màng van là bộ phận phải chịu mài mòn và cần được thay thế định kỳ. Tuổi thọ của màng phụ thuộc rất nhiều vào điều kiện vận hành như nhiệt độ, áp suất, và tính chất hóa học của lưu chất.
Bảo Trì và Vận Hành
Để đảm bảo van màng hoạt động hiệu quả và bền bỉ, công tác bảo trì cần được thực hiện đúng cách và định kỳ.
Lịch Bảo Trì
- Kiểm tra thường xuyên: Cần kiểm tra trực quan các dấu hiệu rò rỉ tại các mối nối và quan sát các dấu hiệu mài mòn hoặc ăn mòn trên thân van.
- Bảo trì định kỳ: Tuổi thọ của màng phụ thuộc vào số chu kỳ đóng/mở và áp suất làm việc. Ví dụ, dòng van DIASTAR có khuyến nghị bảo trì sau mỗi 100.000 chu kỳ ở áp suất dưới 10 bar và 50.000 chu kỳ ở áp suất trên 10 bar.
Thay Thế Màng
Dấu hiệu cần thay thế:
- Rò rỉ lưu chất qua màng.
- Xuất hiện các vết nứt, mài mòn hoặc phồng rộp trên bề mặt màng.
- Màng mất đi tính đàn hồi, trở nên cứng hoặc giòn.
Quy trình thay thế:
- Đảm bảo hệ thống đã được ngắt áp suất và xả hết lưu chất.
- Tháo cơ cấu truyền động (actuator) ra khỏi thân van.
- Tháo màng cũ và kiểm tra tình trạng của đế van.
- Lắp màng mới theo đúng hướng dẫn của nhà sản xuất.
- Lắp lại cơ cấu truyền động và siết chặt các bu lông theo đúng lực quy định để tránh rò rỉ.
Mã Màu Nhận Biết
Nhiều nhà sản xuất sử dụng mã màu trên tấm chỉ báo để giúp người dùng dễ dàng nhận biết vật liệu màng:
- Đen: Màng EPDM
- Trắng: Màng PTFE/EPDM (lớp kép)
- Xanh lá: Màng PTFE/FPM
- Đỏ: Màng FPM
- Xanh dương: Màng NBR
Lựa Chọn Van Màng Phù Hợp
Việc lựa chọn đúng loại van màng là yếu tố quyết định đến sự thành công của cả hệ thống.
Các Yếu Tố Cần Xem Xét
- Điều kiện quy trình:
- Loại chất lỏng: Tính chất hóa học (độ pH, tính ăn mòn), độ nhớt, có chứa hạt rắn hay không.
- Nhiệt độ và áp suất: Xác định dải nhiệt độ và áp suất vận hành của hệ thống.
- Tần suất đóng/mở: Van sẽ hoạt động liên tục hay chỉ dùng cho mục đích đóng/mở không thường xuyên?
- Tương thích hóa học: Luôn sử dụng bảng tương thích hóa chất của nhà sản xuất để đảm bảo vật liệu thân van và màng van hoàn toàn phù hợp với lưu chất, tránh bị ăn mòn hoặc phá hủy.
- Yêu cầu quy định: Đối với các ngành công nghiệp đặc thù, cần đảm bảo van đáp ứng các tiêu chuẩn cần thiết như chứng nhận FDA cho thực phẩm, USP Class VI cho dược phẩm.
Tóm lại, van màng là một giải pháp linh hoạt, an toàn và hiệu quả cho nhiều ứng dụng công nghiệp, đặc biệt là trong các môi trường đòi hỏi sự sạch sẽ tuyệt đối, khả năng kháng ăn mòn và kiểm soát dòng chảy chính xác. Bằng cách hiểu rõ cấu tạo, nguyên lý hoạt động và các yếu tố lựa chọn, bạn có thể tìm ra sản phẩm tối ưu, đảm bảo hiệu suất và tuổi thọ cho hệ thống của mình.
