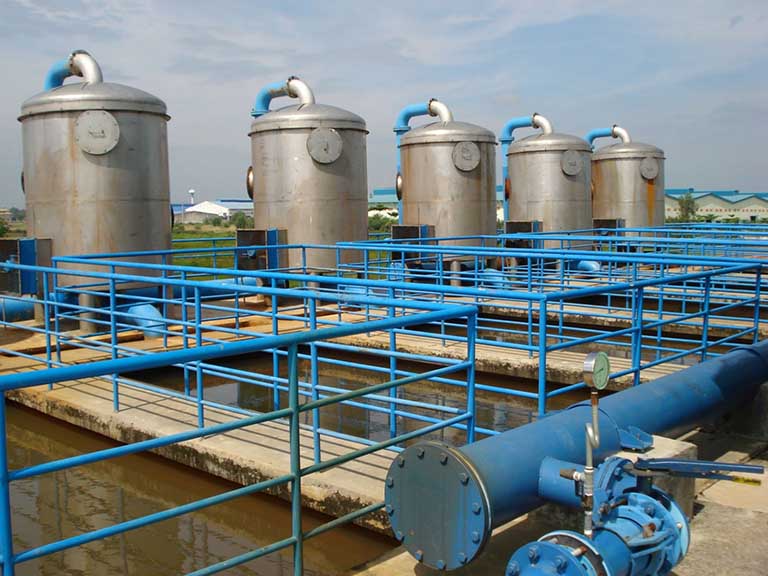

Trong bất kỳ hệ thống cấp thoát nước nào, từ quy mô dân dụng đến các công trình công nghiệp khổng lồ, van công nghiệp đóng vai trò như trái tim của toàn bộ hệ thống, thực hiện nhiệm vụ điều khiển, điều chỉnh và bảo vệ dòng chảy. Việc lựa chọn đúng loại van không chỉ đảm bảo hiệu suất vận hành mà còn ảnh hưởng trực tiếp đến độ bền và an toàn của đường ống. Tùy thuộc vào chức năng và yêu cầu kỹ thuật, có rất nhiều loại van khác nhau được sử dụng.
Bài viết này sẽ cung cấp một cái nhìn tổng quan chi tiết về các loại van dùng trong hệ thống cấp thoát nước phổ biến nhất hiện nay, giúp bạn hiểu rõ đặc điểm, ứng dụng và cách lựa chọn sản phẩm phù hợp nhất cho công trình của mình.
1. Van Cửa (Gate Valve)
Van cửa, hay còn gọi là van cổng, là loại van được sử dụng rộng rãi và phổ biến nhất trong các hệ thống đường ống cấp thoát nước. Nguyên lý hoạt động của nó khá đơn giản: một tấm chắn (cánh van) sẽ được nâng lên hoặc hạ xuống để cho phép hoặc chặn hoàn toàn dòng chảy.
Đặc điểm chính
- Tổn thất áp suất thấp: Khi van được mở hoàn toàn, cánh van được kéo ra khỏi dòng chảy, tạo ra một đường đi thẳng và không gây cản trở, giúp giảm thiểu tổn thất áp suất.
- Chức năng đóng/mở hoàn toàn: Van cửa được thiết kế tối ưu cho các ứng dụng chỉ yêu cầu đóng hoặc mở hoàn toàn, không phù hợp cho việc điều chỉnh lưu lượng thường xuyên.
- Độ bền và chịu áp lực cao: Cấu tạo chắc chắn giúp van cửa có độ bền cao và khả năng chịu được áp lực lớn từ dòng chảy.
Phân loại
- Van cổng ty nổi: Khi vận hành, ty van sẽ di chuyển lên xuống một cách rõ ràng, cho phép người dùng dễ dàng quan sát và nhận biết trạng thái đóng hay mở của van từ xa.
- Van cổng ty chìm: Phần ty van được thiết kế nằm hoàn toàn bên trong thân van và không di chuyển khi hoạt động, rất thích hợp cho các khu vực lắp đặt có không gian hạn chế về chiều cao.
Ứng dụng phổ biến
- Hệ thống cấp nước sạch cho khu dân cư, tòa nhà.
- Các đường ống dẫn nước chính trong hệ thống PCCC, công nghiệp.
- Hệ thống tưới tiêu nông nghiệp quy mô lớn.
2. Van Bi (Ball Valve)
Van bi là loại van đóng/mở nhanh, sử dụng một viên bi kim loại có lỗ xuyên tâm để kiểm soát dòng chảy. Chỉ cần một thao tác xoay tay gạt 90 độ, van có thể chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn và ngược lại.
Đặc điểm
- Đóng/mở nhanh, độ kín cao: Thao tác vận hành nhanh chóng và cấu trúc bi van ôm sát vào gioăng làm kín giúp van có độ kín khít gần như tuyệt đối.
- Chịu áp lực tốt: Van bi có khả năng chịu được áp lực cao và hoạt động một cách trơn tru, ổn định.
- Tổn thất áp suất thấp: Tương tự van cửa, khi mở hoàn toàn, lỗ của viên bi thẳng hàng với đường ống, ít gây ảnh hưởng đến áp suất dòng chảy.
- Phù hợp đường ống nhỏ: Thiết kế này đặc biệt hiệu quả cho các đường ống có kích thước nhỏ và yêu cầu chịu áp lực lớn.
Ứng dụng
- Hệ thống cấp nước dân dụng trong gia đình, căn hộ.
- Hệ thống tưới tiêu tự động trong nông nghiệp công nghệ cao.
- Các đường ống trong hệ thống xử lý nước thải công nghiệp.
3. Van Bướm (Butterfly Valve)
Van bướm có cấu tạo gọn nhẹ với một đĩa van hình tròn xoay quanh trục để điều khiển dòng chảy. Khi đĩa van xoay song song với dòng chảy, van mở hoàn toàn. Khi đĩa van xoay vuông góc, nó sẽ chặn dòng nước lại.
Đặc điểm
- Gọn nhẹ, tiết kiệm không gian: So với van cửa, van bướm có trọng lượng nhẹ và kích thước nhỏ gọn hơn nhiều, giúp việc lắp đặt, bảo dưỡng trở nên dễ dàng và tiết kiệm chi phí.
- Chi phí thấp: Cấu tạo đơn giản giúp van bướm có giá thành cạnh tranh, là lựa chọn kinh tế cho nhiều hệ thống.
- Phù hợp áp suất thấp: Van bướm hoạt động hiệu quả nhất trong các hệ thống có áp suất không quá cao.
Ứng dụng
- Hệ thống cấp thoát nước quy mô lớn của các nhà máy, khu công nghiệp.
- Hệ thống tháp làm mát, hệ thống HVAC.
- Mạng lưới phân phối nước sạch của các đô thị.
4. Van Cầu (Globe Valve)
Van cầu được thiết kế đặc biệt cho mục đích điều tiết lưu lượng dòng chảy một cách chính xác. Dòng chảy đi qua van theo đường hình chữ Z, và việc điều chỉnh vị trí của đĩa van cho phép kiểm soát tốc độ dòng chảy một cách tinh vi.
Đặc điểm
- Điều tiết dòng chảy chính xác: Đây là ưu điểm lớn nhất của van cầu, cho phép người dùng điều chỉnh lưu lượng nước theo đúng yêu cầu.
- Hoạt động linh hoạt: Van có thể được sử dụng để đóng/mở hoàn toàn hoặc giữ ở bất kỳ vị trí nào để điều tiết.
- Lý tưởng cho việc điều chỉnh thường xuyên: Cấu trúc của van được tối ưu để chịu được sự mài mòn từ việc điều chỉnh liên tục hàng ngày.
Ứng dụng
- Hệ thống sưởi ấm, lò hơi.
- Các điểm cần điều chỉnh áp suất, lưu lượng trong mạng lưới phân phối nước.
- Bất kỳ hệ thống nào yêu cầu điều chỉnh lưu lượng thường xuyên.
5. Van Một Chiều (Check Valve)
Van một chiều, hay van một chiều, là một thiết bị an toàn hoạt động hoàn toàn tự động. Nó chỉ cho phép dòng chảy di chuyển theo một hướng duy nhất và tự động đóng lại để ngăn chặn dòng chảy ngược.
Đặc điểm
- Hoạt động tự động: Van vận hành dựa trên áp lực của dòng chảy mà không cần bất kỳ sự can thiệp nào từ bên ngoài.
- Bảo vệ hệ thống: Chức năng chính là bảo vệ máy bơm, đồng hồ và các thiết bị khác khỏi hư hỏng do dòng chảy ngược gây ra.
- Ngăn chặn búa nước: Giúp giảm thiểu hiện tượng búa nước (sự tăng áp đột ngột) khi máy bơm dừng hoạt động.
Phân loại phổ biến
- Van một chiều cánh lật
- Van một chiều dạng bi
- Van một chiều lò xo
Ứng dụng
- Lắp đặt sau các trạm bơm nước để ngăn nước chảy ngược về máy bơm.
- Hệ thống phun nước, tưới tiêu tự động.
- Bảo vệ các thiết bị đo lường và máy bơm trong đường ống.
6. Van Cửa Phai (Penstock Valve)
Van cửa phai là một thiết bị chuyên dụng, thường được sử dụng trong các công trình thủy lợi hoặc hệ thống thoát nước quy mô cực lớn. Van hoạt động bằng cách nâng hoặc hạ một tấm chắn lớn để điều tiết hoặc chặn dòng nước trong các kênh, mương.
Đặc điểm
- Thiết kế cho khẩu độ lớn: Phù hợp với các cửa kênh, cống có kích thước lớn.
- Vận hành linh hoạt: Có thể điều khiển bằng tay quay hoặc tích hợp động cơ điện để vận hành tự động.
- Chịu lưu lượng và áp lực lớn: Được chế tạo từ vật liệu bền bỉ để chịu được áp lực của cột nước cao và lưu lượng dòng chảy lớn.
Ứng dụng
- Các công trình thủy lợi, đập, hồ chứa nước.
- Hệ thống kênh mương tưới tiêu, thoát lũ.
- Các trạm xử lý nước thải tập trung quy mô lớn.
7. Van An Toàn (Safety Valve)
Van an toàn là thiết bị bảo vệ không thể thiếu, được thiết kế để bảo vệ hệ thống khỏi tình trạng quá áp. Khi áp suất trong đường ống vượt qua ngưỡng an toàn đã được cài đặt sẵn, van sẽ tự động mở ra để xả bớt áp suất, bảo vệ đường ống và các thiết bị khác.
Đặc điểm
- Hoạt động tự động: Van kích hoạt hoàn toàn dựa vào áp suất của hệ thống.
- Ngưỡng áp suất đa dạng: Áp lực làm việc thông thường là 10-16 bar, có thể điều chỉnh theo yêu cầu.
- Vật liệu đa dạng: Thường được làm từ đồng, gang, hoặc inox tùy thuộc vào môi trường làm việc.
Ứng dụng
- Hệ thống nước nóng, bình tích áp, nồi hơi.
- Bảo vệ các thiết bị công nghiệp nhạy cảm với sự thay đổi áp suất.
- Bảo vệ an toàn cho toàn bộ hệ thống đường ống.
8. Van Chống Búa Nước (Water Hammer Arrestor)
Van chống búa nước được thiết kế đặc biệt để triệt tiêu hiện tượng búa nước – một hiện tượng vật lý xảy ra khi dòng chảy bị dừng hoặc thay đổi hướng một cách đột ngột, gây ra một xung áp lực lớn có thể phá hủy đường ống và thiết bị.
Đặc điểm
- Hấp thụ sốc áp và rung lắc: Giúp giảm thiểu các chấn động mạnh do búa nước gây ra.
- Bảo vệ toàn diện: Bảo vệ đường ống, các mối nối, van và thiết bị khác khỏi hư hỏng.
- Hoạt động bằng thủy lực: Sử dụng một hệ thống pít-tông hoặc màng ngăn để hấp thụ năng lượng của xung áp lực.
Ứng dụng
- Hệ thống cấp nước cho các tòa nhà cao tầng, chung cư.
- Các trạm bơm công nghiệp có công suất lớn.
- Hệ thống đường ống trong các nhà máy thủy điện.
9. Van Giảm Áp (Pressure Reducing Valve)
Van giảm áp có chức năng tự động giảm áp suất đầu vào cao và không ổn định xuống một mức áp suất đầu ra thấp hơn và duy trì ổn định mức áp suất đó.
Đặc điểm và Ứng dụng
- Ổn định áp suất: Đảm bảo áp suất làm việc ở đầu ra luôn ổn định dù áp suất đầu vào thay đổi.
- Bảo vệ thiết bị: Được lắp đặt trong các hệ thống cấp nước có áp lực đầu vào quá cao để bảo vệ các thiết bị sử dụng nước ở cuối đường ống (như vòi nước, bình nóng lạnh) khỏi bị hư hỏng.
- Ứng dụng rộng rãi: Thường được sử dụng trong hệ thống PCCC, hệ thống cấp nước cho các tòa nhà cao tầng và khu công nghiệp.
Hướng Dẫn Lựa Chọn Van Phù Hợp
Việc lựa chọn đúng loại van là yếu tố quyết định đến hiệu quả và tuổi thọ của hệ thống. Dưới đây là các yếu tố quan trọng cần xem xét:
- Chức năng: Xác định rõ nhu cầu là đóng/mở hoàn toàn (van cửa, van bi), điều tiết lưu lượng (van cầu, van bướm), hay bảo vệ hệ thống (van một chiều, van an toàn).
- Áp suất làm việc: Lựa chọn van có định mức áp suất (PN10, PN16,…) phù hợp với áp suất tối đa của hệ thống.
- Kích thước: Kích thước danh nghĩa của van (DN15, DN100,…) phải tương ứng với kích thước của đường ống.
- Vật liệu: Đồng thau thường dùng cho hệ thống dân dụng, trong khi gang dẻo là lựa chọn phổ biến cho các ứng dụng công nghiệp vì độ bền và giá thành hợp lý.
- Môi trường làm việc: Cần xem xét loại lưu chất là nước sạch, nước thải, hay nước có chứa hóa chất để chọn vật liệu van có khả năng chống ăn mòn phù hợp.
Tóm lại, mỗi loại van đều có những ưu điểm và được thiết kế cho các ứng dụng riêng biệt. Hiểu rõ đặc tính của từng loại sẽ giúp bạn đưa ra lựa chọn tối ưu, đảm bảo hệ thống cấp thoát nước hoạt động an toàn, hiệu quả và bền bỉ với thời gian.
