Van khí nén (Pneumatic Valve) là một thiết bị điều khiển không thể thiếu trong các hệ thống công nghiệp hiện đại, sử dụng áp suất khí nén để điều tiết và kiểm soát dòng chảy của chất lỏng, khí, và nhiều môi trường khác. Về cơ bản, chúng hoạt động như một công tắc cơ học, điều hướng luồng khí nén để vận hành máy móc, mang lại sự chính xác, an toàn và hiệu quả cao.
Trong hướng dẫn này, chúng ta sẽ cùng tìm hiểu sâu về van khí nén, từ định nghĩa, nguyên lý hoạt động, cấu tạo chi tiết, các loại phổ biến cho đến ứng dụng thực tế và cách lựa chọn, bảo trì để hệ thống của bạn luôn vận hành ở hiệu suất cao nhất.
Định Nghĩa và Nguyên Lý Hoạt Động
Van khí nén (Pneumatic Valve) là một thiết bị cơ điện tử được thiết kế để kiểm soát và định hướng luồng không khí nén trong một hệ thống. Bằng cách đóng, mở hoặc thay đổi đường đi của khí, nó điều khiển hoạt động của các thiết bị khác như xi lanh, động cơ khí nén hoặc các van lớn hơn, đóng vai trò trung tâm trong tự động hóa công nghiệp.
Cấu Trúc Cơ Bản
Mọi van khí nén đều được cấu thành từ hai bộ phận chính, phối hợp nhịp nhàng với nhau:
- Thân van (Valve Body): Đây là phần vỏ ngoài, chịu trách nhiệm kết nối với đường ống và tiếp xúc trực tiếp với môi chất (khí, chất lỏng). Bên trong thân van chứa các cơ cấu đóng/mở như đĩa van, bi van, hoặc cổng trượt để điều khiển dòng chảy.
- Bộ truyền động khí nén (Pneumatic Actuator): Là “bộ não” của van, bộ phận này sử dụng áp lực khí nén để tạo ra lực cơ học, vận hành cơ cấu đóng/mở bên trong thân van.
Nguyên Lý Hoạt Động
Hoạt động của van khí nén dựa trên một nguyên lý chuyển đổi năng lượng đơn giản nhưng hiệu quả:
- Cung cấp khí nén: Khí nén được tạo ra từ máy nén khí (compressor), sau đó được lưu trữ trong bình chứa và dẫn qua hệ thống đường ống đến bộ truyền động (actuator) của van.
- Chuyển đổi năng lượng: Khi khí nén được cấp vào actuator, áp suất của nó tác động lên một piston hoặc một màng ngăn linh hoạt, tạo ra một lực đẩy cơ học.
- Vận hành van: Lực đẩy này được truyền qua một trục hoặc cần đẩy đến cơ cấu điều khiển bên trong thân van, làm cho van thay đổi trạng thái từ đóng sang mở hoặc ngược lại.
- Điều khiển dòng chảy: Tùy thuộc vào vị trí của cơ cấu điều khiển, dòng chảy của môi chất qua van sẽ bị chặn lại, cho phép đi qua hoàn toàn hoặc được điều tiết ở một mức độ nhất định.
Khi nguồn khí nén bị ngắt, một lò xo hồi vị (return spring) bên trong actuator sẽ đẩy piston hoặc màng ngăn trở lại vị trí ban đầu, đưa van về trạng thái mặc định (thường là đóng) để đảm bảo an toàn cho hệ thống.
Phân Loại Van Khí Nén
Thế giới van khí nén vô cùng đa dạng, được phân loại dựa trên nhiều tiêu chí khác nhau để đáp ứng các yêu cầu kỹ thuật cụ thể.
Theo Số Cổng và Vị Trí
Đây là cách phân loại phổ biến nhất, mô tả cấu trúc và chức năng của van.
- Van 2 cổng 2 vị trí (2/2-way):
- Cấu tạo: Gồm một cổng vào và một cổng ra.
- Vị trí: Chỉ có hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn.
- Ứng dụng: Lý tưởng cho các nhiệm vụ đóng/mở dòng chảy đơn giản theo một chiều.
- Van 3 cổng 2 vị trí (3/2-way):
- Cấu tạo: Gồm ba cổng: một cổng cấp khí, một cổng làm việc (ra), và một cổng xả.
- Vị trí: Có hai trạng thái hoạt động để đảo chiều dòng khí.
- Ứng dụng: Thường dùng để điều khiển xi lanh khí nén đơn tác dụng (xi lanh chỉ dùng khí để đẩy ra, lò xo kéo về).
- Van 4 cổng (4-way) & Van 5 cổng (5/2-way, 5/3-way):
- Cấu tạo: Có nhiều cổng hơn (một cổng cấp khí, hai cổng làm việc, một hoặc hai cổng xả).
- Ứng dụng: Dùng để điều khiển các xi lanh tác dụng kép, cho phép đảo chiều chuyển động của xi lanh một cách linh hoạt.
Theo Phương Thức Điều Khiển
- Van khí nén điện từ (Solenoid Valve): Loại van phổ biến nhất trong tự động hóa, được điều khiển bằng một cuộn dây điện từ (solenoid). Khi có dòng điện chạy qua, cuộn dây tạo ra từ trường hút một lõi sắt, làm di chuyển cơ cấu van. Loại van này có tốc độ phản ứng cực nhanh và độ chính xác cao.
- Van khí nén vận hành bằng khí (Air-piloted Valve): Được điều khiển bởi chính tín hiệu khí nén từ một đường ống khác. Áp suất khí điều khiển sẽ tác động để thay đổi trạng thái của van chính.
- Van khí nén thủ công (Manual Valve): Vận hành bằng lực cơ học từ con người thông qua các cơ cấu như nút nhấn, cần gạt, bàn đạp chân. Thường dùng cho các tác vụ đơn giản hoặc trong các hệ thống yêu cầu sự can thiệp trực tiếp.
Theo Cơ Cấu Bên Trong
- Van piston: Cơ cấu điều khiển là một piston di chuyển dọc theo trục dòng chảy. Thiết kế này phù hợp cho các ứng dụng đóng/mở (on/off) dứt khoát, cung cấp sự cách ly nhanh chóng giữa các kênh.
- Van trượt (Spool Valve): Cơ cấu điều khiển là một thanh trượt (spool) có các rãnh, di chuyển vuông góc với trục dòng chảy để kết nối hoặc chặn các cổng lại với nhau. Loại này cho phép điều khiển phức tạp hơn, phù hợp với hệ thống có lưu lượng cao.
- Van màng (Diaphragm Valve): Sử dụng một màng ngăn linh hoạt làm bằng cao su hoặc nhựa dẻo để chặn hoặc mở dòng chảy. Van màng đảm bảo độ kín tuyệt đối, rất lý tưởng cho các môi trường có tính ăn mòn cao hoặc yêu cầu độ tinh khiết như trong ngành thực phẩm, dược phẩm.
Theo Tính Ổn Định
- Van đơn ổn định (Monostable): Van chỉ có một vị trí ổn định. Khi tín hiệu điều khiển bị ngắt, van sẽ tự động quay trở về vị trí ban đầu nhờ lực của lò xo.
- Van song ổn định (Bistable): Van có hai vị trí ổn định. Sau khi nhận tín hiệu điều khiển và chuyển sang trạng thái mới, nó sẽ duy trì trạng thái đó ngay cả khi tín hiệu đã bị ngắt. Cần có một tín hiệu điều khiển thứ hai để đưa van trở lại vị trí cũ.

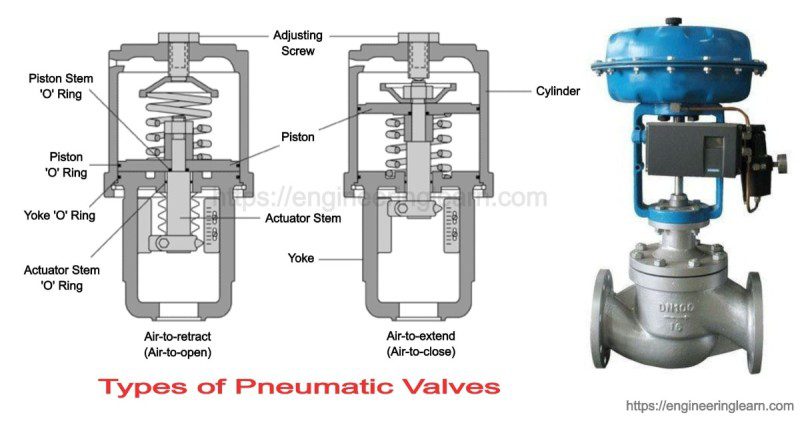

Cấu Tạo Chi Tiết
Hiểu rõ các thành phần cấu tạo giúp chúng ta dễ dàng hơn trong việc lựa chọn, lắp đặt và bảo trì.
Thành Phần Actuator
- Vỏ xi lanh (Cylinder/Housing): Một buồng kín chứa khí nén và các bộ phận chuyển động.
- Piston/Màng ngăn (Piston/Diaphragm): Là bộ phận trực tiếp chịu tác động của áp suất khí nén để tạo ra chuyển động.
- Trục/Cần (Rod/Shaft): Kết nối piston với cơ cấu van, truyền chuyển động từ actuator đến thân van.
- Lò xo hồi vị (Return Spring): Đảm bảo van trở về trạng thái an toàn (fail-safe) khi mất áp suất khí.
- Van điều khiển lưu lượng (Flow Control Valve): Đôi khi được tích hợp để điều chỉnh tốc độ đi vào của khí nén, từ đó kiểm soát tốc độ đóng/mở của van.
Vật Liệu Chế Tạo
Vật liệu là yếu tố quyết định đến độ bền, tuổi thọ và khả năng tương thích của van với môi trường làm việc.
- Thân van:
- Thép không gỉ (Inox): Chống ăn mòn tuyệt vời, độ bền cơ học cao, phù hợp cho ngành thực phẩm, hóa chất.
- Nhựa (PVC, PP): Nhẹ, kháng hóa chất tốt, giá thành hợp lý, thường dùng trong xử lý nước.
- Đồng thau: Độ bền tốt, dễ gia công, phổ biến trong các ứng dụng công nghiệp thông thường.
- Phớt và Gioăng (Seal & Gasket):
- EPDM: Chịu được nước, hơi nước, an toàn cho thực phẩm.
- FKM/Viton: Kháng hóa chất mạnh và chịu được nhiệt độ cao.
- PTFE (Teflon): Khả năng kháng hóa chất gần như tuyệt đối, hệ số ma sát thấp.
Ứng Dụng Công Nghiệp
Nhờ tính linh hoạt và an toàn, van khí nén có mặt trong hầu hết mọi lĩnh vực công nghiệp.
- Sản Xuất và Tự Động Hóa: Điều khiển xi lanh trong các dây chuyền lắp ráp, hệ thống kẹp phôi tự động, điều khiển chuyển động của robot công nghiệp, hệ thống đóng gói và phân loại sản phẩm.
- Ngành Ô Tô: Là thành phần cốt lõi trong hệ thống phanh khí nén trên xe tải, xe buýt; điều khiển cửa tự động trên tàu hỏa; hệ thống treo khí nén và các máy móc trong dây chuyền lắp ráp.
- HVAC và Điều Hòa Không Khí: Điều khiển các cửa gió (damper) trong hệ thống thông gió, điều tiết lưu lượng khí trong ống dẫn của các hệ thống điều hòa không khí trung tâm.
- Ngành Dược Phẩm và Thực Phẩm: Điều khiển dòng chảy trong các hệ thống sản xuất vô trùng, hệ thống làm sạch tại chỗ (CIP/SIP), kiểm soát chất lỏng trong quá trình sản xuất dược phẩm và đồ uống.
- Xử Lý Nước và Môi Trường: Điều tiết dòng chảy trong các nhà máy xử lý nước sạch và nước thải, kiểm soát việc châm hóa chất, vận hành hệ thống tưới tiêu tự động.
Ưu Điểm và Hạn Chế
Ưu Điểm
- An Toàn và Đáng Tin Cậy: Vì sử dụng khí nén, van không tạo ra tia lửa điện, cực kỳ an toàn khi hoạt động trong môi trường dễ cháy nổ. Cơ chế fail-safe với lò xo hồi vị giúp hệ thống tự động trở về trạng thái an toàn khi có sự cố.
- Hiệu Quả và Sạch Sẽ: Khí nén là nguồn năng lượng sạch, không gây ô nhiễm môi trường làm việc. Van có tốc độ phản ứng nhanh, hoạt động chính xác và đáng tin cậy.
- Linh Hoạt: Dễ dàng tích hợp vào các hệ thống điều khiển tự động (PLC), có thể điều khiển từ xa. Thiết kế đa dạng về kích thước, cấu hình và vật liệu.
Hạn Chế
- Phụ Thuộc Nguồn Khí Nén: Yêu cầu một hệ thống cung cấp khí nén ổn định bao gồm máy nén, bình chứa, bộ lọc và đường ống. Chi phí năng lượng để tạo ra khí nén có thể khá cao.
- Giới Hạn Kỹ Thuật: Áp suất và lưu lượng hoạt động bị giới hạn bởi khả năng của hệ thống khí nén. Hiệu suất có thể bị ảnh hưởng bởi độ ẩm, bụi bẩn trong khí nén và nhiệt độ môi trường.
Bảo Trì và Xử Lý Sự Cố
Để van khí nén hoạt động bền bỉ, việc bảo trì định kỳ và xử lý sự cố kịp thời là vô cùng quan trọng.
Các Vấn Đề Thường Gặp
- Rò Rỉ Khí:
- Triệu chứng: Có tiếng rít nhẹ quanh các mối nối, áp suất hệ thống sụt giảm.
- Nguyên nhân: Phớt làm kín bị mòn, mối nối bị lỏng, thân van bị nứt.
- Xử lý: Dùng dung dịch xà phòng để xác định vị trí rò rỉ, thay thế phớt, siết chặt lại các kết nối.
- Phản Ứng Chậm:
- Triệu chứng: Van đóng/mở chậm hơn bình thường.
- Nguyên nhân: Áp suất khí cung cấp không đủ, cổng xả khí bị tắc nghẽn bởi bụi bẩn.
- Xử lý: Kiểm tra áp suất tại nguồn, vệ sinh cổng xả và bộ giảm thanh (nếu có).
- Van Không Hoạt Động:
- Nguyên nhân: Lỗi tín hiệu điện (đối với van solenoid), mất nguồn cấp khí nén, phớt hoặc piston bị kẹt/hỏng.
- Xử lý: Kiểm tra lại nguồn điện và tín hiệu điều khiển, kiểm tra áp suất khí, tháo van để kiểm tra và thay thế các linh kiện bị hỏng.
Quy Trình Bảo Trì
- Kiểm Tra Thường Xuyên:
- Kiểm tra trực quan để phát hiện các dấu hiệu mòn, ăn mòn, hư hỏng bên ngoài.
- Lắng nghe các tiếng động bất thường như tiếng rít do rò rỉ.
- Kiểm tra áp suất của hệ thống khí nén.
- Bảo Trì Định Kỳ:
- Thay thế phớt và gioăng theo khuyến nghị của nhà sản xuất.
- Vệ sinh bộ lọc khí để đảm bảo khí nén luôn sạch.
- Bôi trơn các bộ phận chuyển động (nếu van yêu cầu).
Lựa Chọn Van Khí Nén
Việc lựa chọn đúng loại van sẽ quyết định đến hiệu suất và tuổi thọ của toàn bộ hệ thống.
Tiêu Chí Lựa Chọn
- Môi Trường Làm Việc:
- Loại môi chất là gì (khí, nước, hóa chất)?
- Áp suất và nhiệt độ vận hành là bao nhiêu?
- Môi chất có tính ăn mòn không?
- Yêu Cầu Kỹ Thuật:
- Kích thước kết nối: Phù hợp với đường ống hiện có (ren BSPP, NPT, hay kiểu nối nhanh QS).
- Lưu lượng yêu cầu (Kv value): Van phải có khả năng cung cấp đủ lưu lượng cho thiết bị hoạt động.
- Tốc độ phản ứng: Ứng dụng có yêu cầu thời gian đóng/mở nhanh không?
- Phương Thức Điều Khiển:
- Hệ thống yêu cầu điều khiển tự động bằng điện (solenoid), bằng khí hay thủ công?
- Tính Năng Đặc Biệt:
- Cần cơ chế tự hồi vị (spring return) hay không?
- Có yêu cầu chứng nhận an toàn cháy nổ (ATEX) không?
- Có cần vật liệu đạt chuẩn thực phẩm (food-grade) không?
Hướng Dẫn Tính Toán
- Lưu Lượng Yêu Cầu: Xác định lưu lượng khí mà thiết bị (ví dụ: xi lanh) tiêu thụ để hoạt động. Chọn van có chỉ số lưu lượng (Kv) cao hơn một chút so với yêu cầu tính toán để đảm bảo hiệu suất.
- Áp Suất Làm Việc: Đảm bảo dải áp suất làm việc của van phù hợp với áp suất của hệ thống. Kiểm tra cả áp suất tối đa van chịu được và áp suất tối thiểu cần thiết để kích hoạt van.
Van khí nén là một giải pháp mạnh mẽ, đáng tin cậy cho vô số ứng dụng điều khiển trong công nghiệp. Bằng cách hiểu rõ nguyên lý, lựa chọn đúng loại van và thực hiện bảo trì đúng cách, bạn có thể đảm bảo hệ thống của mình hoạt động hiệu quả, an toàn và bền bỉ trong thời gian dài.
