Trong hệ thống phòng cháy chữa cháy (PCCC), van là thành phần quan trọng, đóng vai trò kiểm soát lưu lượng, điều chỉnh áp lực, cô lập khu vực và kích hoạt cảnh báo khi cần thiết. Bài viết này sẽ phân tích chi tiết về các loại van phổ biến trong hệ thống chữa cháy, chức năng của chúng, cũng như những lưu ý khi lựa chọn, lắp đặt và bảo trì van. Hiểu rõ và vận dụng đúng các loại van không chỉ nâng cao hiệu quả hoạt động mà còn đảm bảo an toàn tối đa về người và tài sản.
1. Các Loại Van Chữa Cháy Phổ Biến
Dưới đây là bảng tổng hợp tên, chức năng chính và ứng dụng tiêu biểu của từng loại van trong hệ thống PCCC:
| Tên van (Tiếng Anh) | Chức năng chính | Ứng dụng tiêu biểu |
|---|---|---|
| Van cổng (Gate valve) | Đóng/mở hoàn toàn dòng nước, cách ly nguồn cấp | Đầu nguồn cấp nước, chia tách khu vực hệ thống PCCC |
| Van bướm (Butterfly valve) | Điều tiết dòng chảy nhanh qua thao tác quay đĩa van | Đường ống chính/nhánh, khu vực hạn chế không gian |
| Van một chiều (Check valve) | Ngăn dòng chảy ngược, chống ô nhiễm nguồn nước | Đầu ra bơm, trước đầu phun, duy trì áp suất ổn định |
| Van báo động (Alarm valve) | Cảm biến lưu lượng/áp suất, kích hoạt chuông báo | Hệ thống Sprinkler tự động, liên kết với công tắc áp suất |
| Van xả tràn (Deluge valve) | Xả nhanh lượng nước lớn, dập tắt cháy diện rộng | Kho hóa chất, nhà máy điện, sân bay, khu vực nguy hiểm cao |
| Van giảm áp/van an toàn | Ổn định và điều chỉnh áp lực trên đường ống | Tòa nhà cao tầng, khu vực có biến động áp suất lớn |
| Van bi (Ball valve) | Đóng/mở nhanh (1/4 vòng), kín nước tuyệt đối | Đường ống nhánh, van phụ, xả thử hệ thống |
| Van góc (Angle valve) | Điều tiết lưu lượng, kết nối họng cứu hỏa | Trong tủ cứu hỏa, chân cầu thang, hành lang |
1.1 Van cổng (Gate valve)
Van cổng chủ yếu dùng để đóng hoặc mở hoàn toàn đường ống, không dùng để điều tiết lưu lượng giữa hai trạng thái. Khi mở, đĩa van rút hoàn toàn, cho phép nước đi qua với tổn thất áp suất rất nhỏ. Khi đóng, van tạo đường cách ly tuyệt đối, phục vụ bảo trì hoặc cô lập khu vực riêng biệt. Van cổng thường lắp ở nguồn cấp chính hoặc van chia nhánh lớn.
1.2 Van bướm (Butterfly valve)
Van bướm hoạt động nhanh nhờ cơ chế quay đĩa van 1/4 vòng, phù hợp cho việc đóng/mở nhanh hoặc điều tiết sơ bộ. Khi không gian lắp đặt hạn chế, van bướm là lựa chọn tối ưu vì kích thước nhỏ gọn và trọng lượng nhẹ hơn so với van cổng.
1.3 Van một chiều (Check valve)
Van một chiều cho phép dòng chảy theo một hướng, ngăn dòng ngược. Điều này bảo vệ bơm và tránh ô nhiễm nguồn nước, giữ áp lực hệ thống luôn ổn định. Có hai loại: loại lò xo và loại cánh bướm, tùy vào lưu lượng và áp suất mà chọn loại phù hợp.
1.4 Van báo động (Alarm valve)
Van báo động kết hợp công tắc áp suất và công tắc dòng chảy. Khi hệ thống sprinkler kích hoạt, nước chảy qua van sẽ tác động lên công tắc, đồng thời kích hoạt hệ thống báo động (chuông, đèn huỳnh quang). Đây là thành phần bắt buộc trong hệ Sprinkler tự động.
1.5 Van xả tràn (Deluge valve)
Van xả tràn có kích thước lớn, dùng trong hệ Deluge (mở hoàn toàn nhiều đầu phun cùng lúc). Khi có tín hiệu kích hoạt từ bộ cảm biến nhiệt hoặc cảm biến khói, van mở ngay lập tức, xả lượng nước lớn để dập tắt nhanh trong vùng rộng, thường dùng cho khu vực có nguy cơ cháy cao.
1.6 Van giảm áp/van an toàn
Van giảm áp điều chỉnh áp lực từ khu vực cao xuống mức an toàn, bảo vệ đường ống và thiết bị khỏi áp suất gây hỏng. Van an toàn (safety valve) sẽ xả khi áp vượt mức quy định, ngăn nổ hoặc vỡ đường ống.

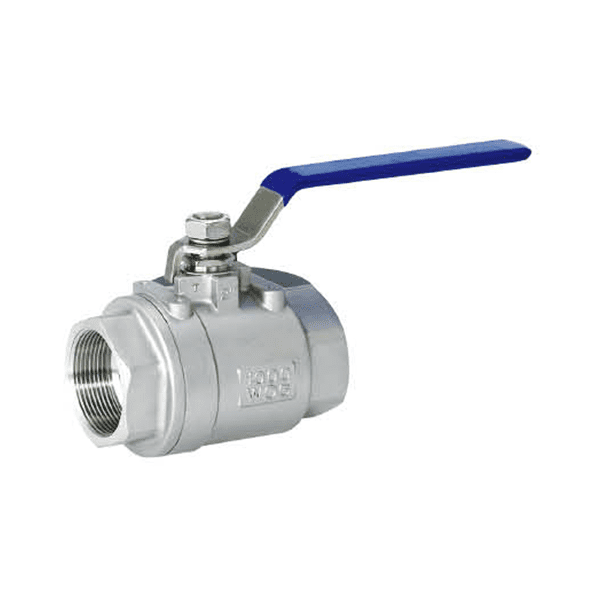

1.7 Van bi (Ball valve)
Van bi có cấu tạo đơn giản, cho khả năng đóng/mở nhanh, kín khít tuyệt đối. Thường dùng cho các nhánh ống nhỏ hoặc vị trí cần tách/mở lưu lượng nhanh, ví dụ van xả thử, van phụ trợ.
1.8 Van góc (Angle valve)
Van góc được thiết kế kết hợp giữa van và khớp nối góc 90 độ, thuận tiện lắp âm tường hoặc tủ cứu hỏa. Dùng để nối vòi chữa cháy hoặc họng cứu hỏa, giúp thao tác nhanh gọn và gọn gàng.
2. Chức Năng Của Các Van PCCC
2.1 Điều tiết dòng nước
Mỗi van trong hệ thống PCCC đều có nhiệm vụ đảm bảo lưu lượng nước phù hợp với nhu cầu chữa cháy từng khu vực. Van bướm và van góc thường dùng để điều chỉnh sơ bộ hoặc tinh chỉnh lưu lượng, đảm bảo áp lực ổn định.
2.2 Ngăn chặn dòng chảy ngược
Van một chiều chống tình trạng dòng chảy ngược vào bơm, tránh làm động cơ bơm bị quá tải hoặc ô nhiễm nguồn nước. Điều này giữ cho hệ thống hoạt động ổn định và kéo dài tuổi thọ các thiết bị.
2.3 Ổn định và giảm áp
Van giảm áp và van an toàn bảo vệ hệ thống khỏi áp suất đột biến, tránh vỡ đường ống, rò rỉ hoặc hỏng hóc các chi tiết máy móc trong hệ thống.
2.4 Kích hoạt cảnh báo
Van báo động tự động kích hoạt chuông và đèn báo khi phát hiện dòng chảy bất thường, giúp nhân viên nhanh chóng tiếp cận và xử lý tình huống cháy.
2.5 Hỗ trợ bảo dưỡng
Van cổng và van bi cho phép cô lập từng phần hệ thống khi tiến hành kiểm tra hoặc bảo trì, không cần tắt toàn bộ hệ thống, giảm thời gian ngưng hoạt động và hạn chế nguy cơ rò rỉ.
3. Một Số Lưu Ý Khi Sử Dụng Van PCCC
- Chọn đúng loại và kích thước: Dựa trên lưu lượng yêu cầu, áp suất làm việc và vị trí lắp đặt, chọn van có kích thước và vật liệu phù hợp (thép, gang, inox). Sai sót trong bước này có thể gây kẹt van hoặc rò rỉ.
- Kiểm tra định kỳ: Tiến hành kiểm tra chức năng đóng/mở, độ kín khít, dấu hiệu mài mòn hoặc ăn mòn. Thiết lập lịch bảo dưỡng ít nhất 6 tháng/lần.
- Vệ sinh và bôi trơn: Van bướm và van bi, do có chi tiết chuyển động thường xuyên, cần được vệ sinh và bôi trơn định kỳ để tránh kẹt hoặc mòn gioăng.
- Lắp đặt đúng chiều: Đặc biệt với van một chiều và van xả tràn, phải đảm bảo chiều dòng chảy khớp với mũi tên trên thân van. Van báo động cũng cần đấu nối đúng sơ đồ để công tắc và chuông hoạt động chính xác.
- Tuân thủ tiêu chuẩn PCCC: Lắp đặt van theo quy chuẩn TCVN, NFPA hoặc tiêu chuẩn quốc tế tương đương. Đảm bảo van được thử áp trước khi bàn giao.
Kết luận
Các loại van trong hệ thống chữa cháy đóng vai trò then chốt trong việc kiểm soát lưu lượng, áp lực và kích hoạt cảnh báo khi có sự cố. Việc lựa chọn, lắp đặt và bảo trì van đúng chuẩn không chỉ giúp hệ thống PCCC hoạt động hiệu quả mà còn đảm bảo an toàn tính mạng và tài sản. Hy vọng bài viết đã cung cấp cái nhìn tổng quan về chức năng, ứng dụng và lưu ý quan trọng khi sử dụng van PCCC. Hãy liên hệ các đơn vị chuyên môn để được tư vấn chi tiết và lắp đặt hệ thống phù hợp nhất.
