Van bướm (butterfly valve) là một thiết bị kiểm soát dòng chảy quan trọng trong các hệ thống công nghiệp hiện đại, được đánh giá cao nhờ thiết kế đơn giản, hiệu quả vận hành và khả năng ứng dụng rộng rãi. Với khả năng xoay 90 độ để đóng/mở hoàn toàn, van bướm đã trở thành lựa chọn hàng đầu cho nhiều ngành công nghiệp từ xử lý nước đến dầu khí.

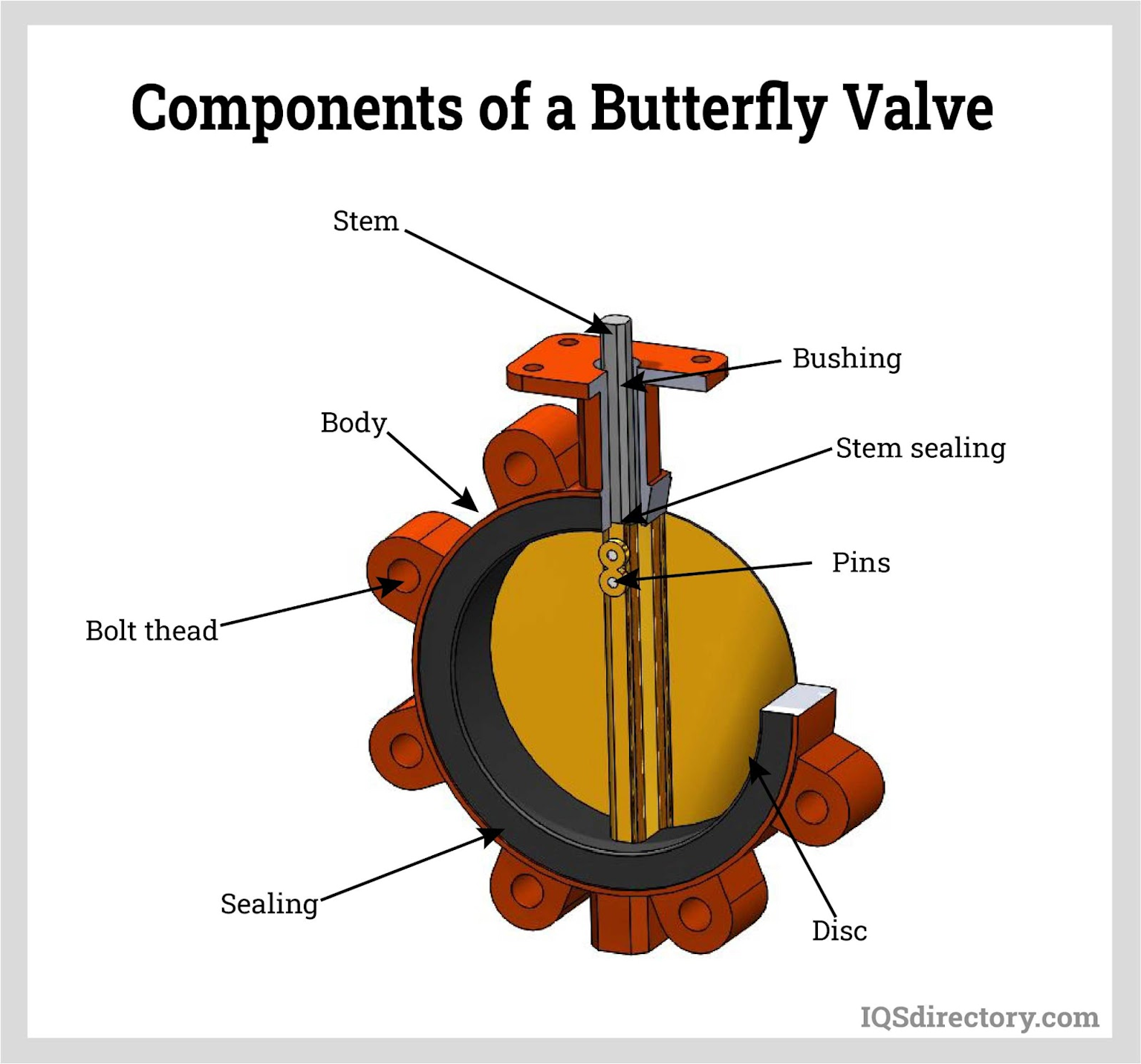

Van bướm có cấu trúc tương đối đơn giản nhưng hiệu quả, bao gồm năm bộ phận chính:
Thân Van (Valve Body)
Thân van là khung chính bao bọc và giữ các chi tiết bên trong, có hình dạng tròn để phù hợp với đường ống. Được chế tạo từ nhiều vật liệu khác nhau:
-
Gang xám: Phổ biến nhất, chủ yếu dùng trong hệ thống nước, giá thành rẻ nhưng dễ bị ăn mòn
-
Gang dẻo: Có hiệu suất tương đương thép carbon, sử dụng rộng rãi trong hệ thống nước
-
Thép carbon: Chịu được nhiệt độ và áp suất cao, thường dùng cho van bướm đóng kín cứng
-
Thép không gỉ: Có khả năng chống ăn mòn tốt, chi phí cao hơn
Đĩa Van (Cánh Bướm)
Đĩa van là bộ phận quan trọng nhất, quyết định khả năng đóng/mở của thiết bị. Có hình dạng bán nguyệt hoặc hình bướm, được gắn vào trục xoay để có thể quay với các góc độ khác nhau. Vật liệu chế tạo phổ biến bao gồm:
-
Gang dẻo và thép không gỉ: Là hai vật liệu chính cho đĩa van
-
Đồng: Sử dụng trong một số ứng dụng đặc biệt
Trục Van (Valve Stem)
Trục van có dạng hình trụ dài, được chế tạo từ inox hoặc thép với khả năng chịu lực vượt trội. Có chức năng truyền lực, kết nối trực tiếp giữa bộ phận điều khiển và đĩa van.
Bộ Phận Làm Kín
Hệ thống làm kín đảm bảo sự khít kín giữa các mặt kết nối. Các vật liệu phổ biến bao gồm:
-
EPDM rubber: Phù hợp với nước, hơi nước ở nhiệt độ -20 đến 120°C
-
Cao su nitrile: Thích hợp cho sản phẩm dầu ở 0-80°C
-
Polytetrafluoroethylene (PTFE): Sử dụng cho môi trường ăn mòn dưới 200°C
-
Hợp kim cứng: Phù hợp cho môi trường nhiệt độ và áp suất cao
Bộ Phận Truyền Động
Các loại bộ phận truyền động chính bao gồm:
-
Tay quay/vô lăng: Truyền động cơ khí đơn giản, điều khiển bằng tay
-
Tay gạt: Người vận hành đẩy hoặc kéo để đóng/mở van
-
Bộ truyền động điện: Điều khiển tự động bằng điện
-
Bộ truyền động khí nén: Sử dụng khí nén để vận hành

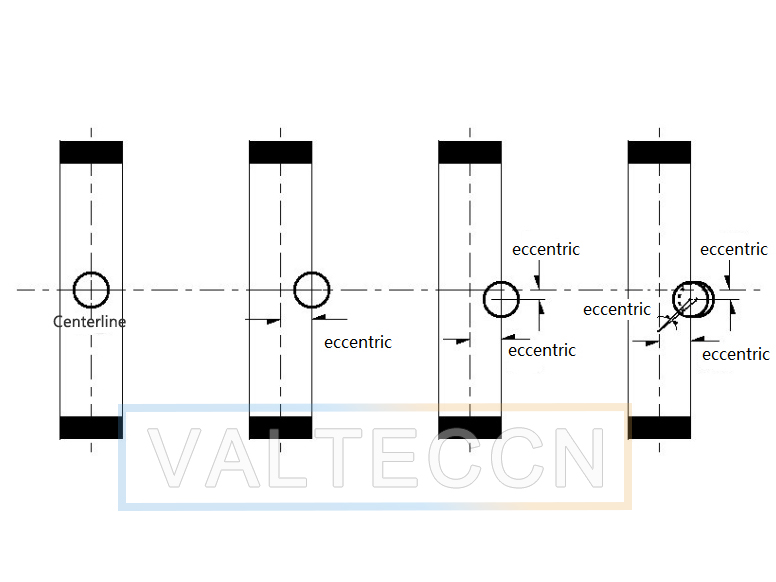

Phân Loại Van Bướm Theo Thiết Kế
Van Bướm Đồng Tâm (Concentric)
Van bướm đồng tâm là thiết kế cơ bản nhất, trong đó trục van đi qua đường tâm của đĩa van và trùng với đường tâm đường ống. Đặc điểm:
-
Ưu điểm: Thiết kế đơn giản, chi phí thấp, phù hợp cho áp suất thấp
-
Nhược điểm: Có ma sát giữa đĩa van và thân van trong quá trình đóng/mở
-
Ứng dụng: Thích hợp cho áp suất đến Class 150/PN16
Van Bướm Lệch Tâm Đơn (Single Offset)
Trục van vẫn nằm trên đường tâm ống nhưng được đặt phía sau đĩa van, giúp giảm ma sát với phần trên và dưới của van.
Van Bướm Lệch Tâm Kép (Double Offset)
Thiết kế này có trục van lệch khỏi đường tâm của đĩa van và đường tâm valve, giúp đĩa van rời khỏi ghế van nhanh chóng. Lợi ích:
-
Giảm đáng kể việc nén quá mức và cào xước
-
Tăng tuổi thọ hoạt động của van
-
Có thể sử dụng ghế van kim loại cho ứng dụng nhiệt độ cao
Van Bướm Lệch Tâm Ba (Triple Offset)
Đây là thiết kế tiên tiến nhất với ba độ lệch khác nhau:
-
Độ lệch thứ nhất: Trục van lệch khỏi đường tâm đĩa van
-
Độ lệch thứ hai: Trục van lệch khỏi đường tâm thân van
-
Độ lệch thứ ba: Bề mặt ghế van có hình nón
Ưu điểm:
-
Tiếp xúc tối thiểu trước khi van đóng hoàn toàn
-
Hiệu quả cao và ít bị mài mòn
-
Thường có đế van kim loại để đóng kín không tạo bọt khí
Kiểu Kết Nối Van Bướm

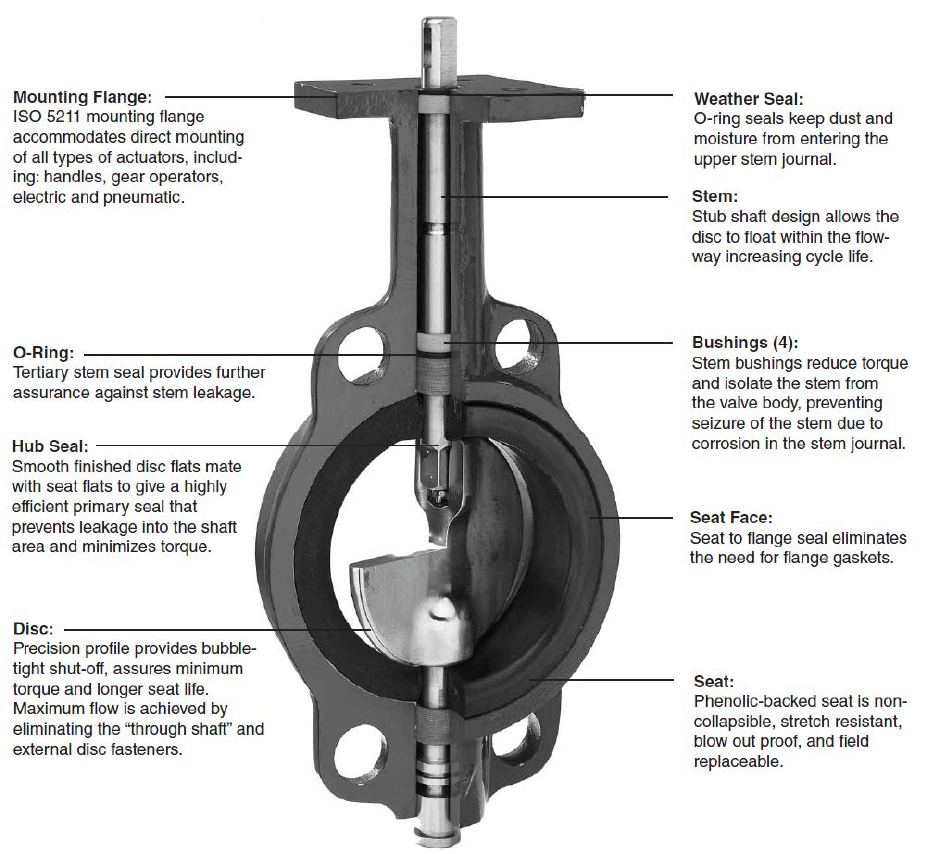

Van Bướm Kiểu Wafer
Van kiểu wafer được kẹp giữa hai mặt bích đường ống bằng các bu lông dài xuyên qua toàn bộ thân van. Đặc điểm:+1
-
Ưu điểm: Thiết kế ít phức tạp, chi phí thấp, tạo mối nối chắc chắn
-
Nhược điểm: Không thể sử dụng cho đầu cuối đường ống
-
Ứng dụng: Phù hợp cho dòng chảy một chiều, ngăn chặn dòng ngược
Van Bướm Kiểu Lug
Van kiểu lug có các lỗ ren (lug) ở hai bên thân van, cho phép lắp đặt bằng hai bộ bu lông riêng biệt. Đặc điểm:
-
Ưu điểm: Có thể tháo rời một bên mà không ảnh hưởng bên kia, thuận tiện bảo trì
-
Nhược điểm: Kích thước lớn hơn, khó lắp đặt trong không gian hạn chế
-
Ứng dụng: Phù hợp cho dịch vụ đầu cuối, xử lý nước, kiểm soát quy trình

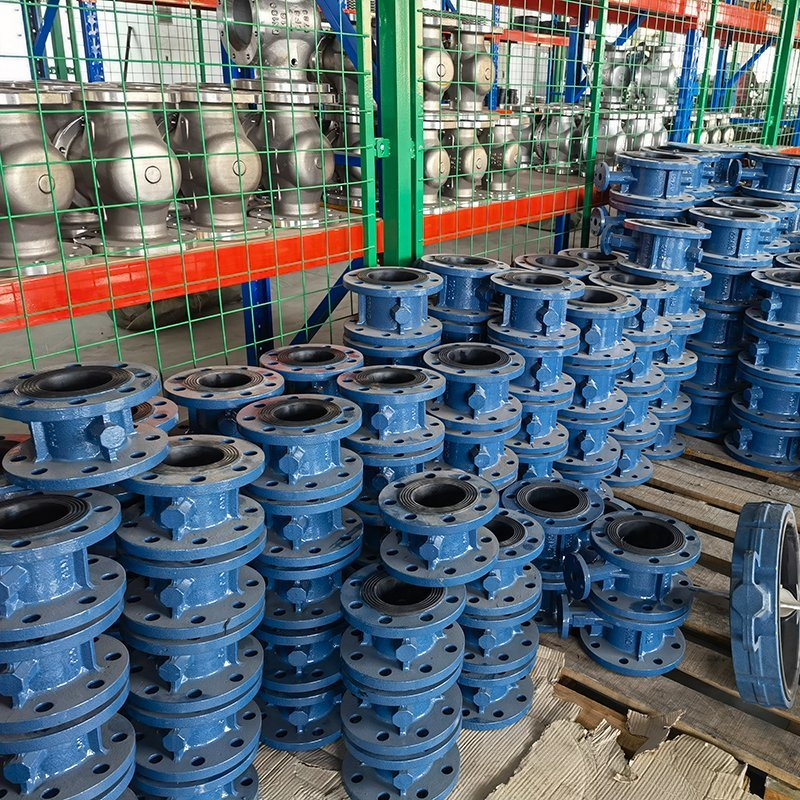

Quy Trình Sản Xuất Van Bướm

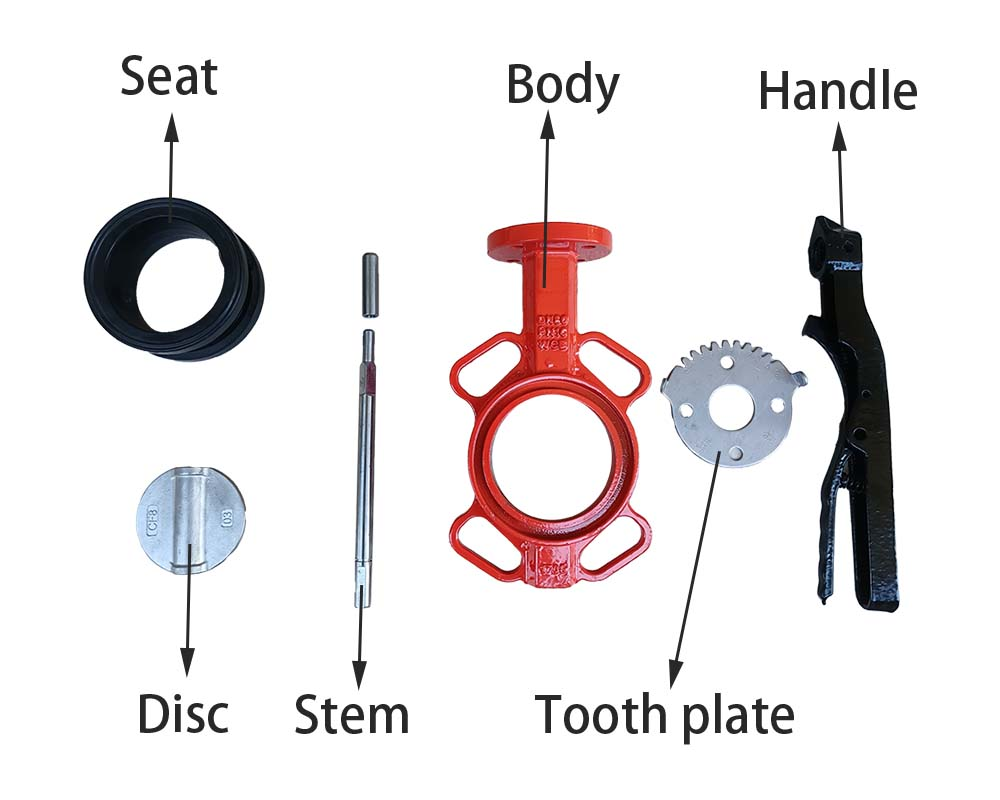

Quy trình lắp ráp van bướm bao gồm các bước chính sau:
1. Kiểm Tra Danh Sách Linh Kiện
Đảm bảo tất cả các công cụ và vật liệu cần thiết đều có sẵn, kiểm tra danh sách linh kiện để đảm bảo mọi bộ phận đều sạch sẽ và không có khuyết tật lớn.
2. Lắp Đặt Ghế Van
-
Ghế van mềm: Sau khi bôi dầu bôi trơn, uốn cong ghế van, căn chỉnh lỗ ghế van với lỗ thân van
-
Ghế van cứng: Sau khi bôi dầu bôi trơn, căn chỉnh và đẩy ghế van hoàn toàn vào thân van
3. Lắp Đặt Đĩa Van
Ép đĩa van vào vòng ghế van và đảm bảo lỗ đĩa van và lỗ ghế van được căn chỉnh để có thể lắp trục van.
4. Lắp Đặt Trục Van
Tùy thuộc vào thiết kế, có thể là trục đôi hoặc trục xuyên suốt, đảm bảo kết nối chính xác với đĩa van.
5. Lắp Đặt Bộ Truyền Động
Lắp đặt các thiết bị vận hành như tay quay thủ công hoặc bộ truyền động điện, đảm bảo kết nối đúng cách với trục van.
6. Kiểm Tra và Thử Nghiệm
Thực hiện thử nghiệm áp suất và chuyển mạch để xác minh hiệu suất và độ kín.
Tiêu Chuẩn Thiết Kế Van Bướm
Van bướm có nhiều tiêu chuẩn quốc gia và quốc tế qui định các tiêu chí thiết kế:
Tiêu Chuẩn Chính
-
API 609: Tiêu chuẩn của Viện Dầu khí Mỹ, bao gồm thiết kế, vật liệu, thử nghiệm và sản xuất
-
ISO 5752: Đảm bảo tương thích toàn cầu bằng cách xác định kích thước
-
BS EN 593: Tiêu chuẩn cho van bướm kim loại công nghiệp
-
ASME Standards: Các tiêu chuẩn về thiết kế và an toàn
Yêu Cầu Kỹ Thuật
-
Mômen vận hành: Thường thiết kế ở 60 Nm với hệ số an toàn ít nhất 5 lần mômen vận hành bình thường
-
Áp suất làm việc: Từ chân không đến áp suất siêu cao trên 100MPa
-
Nhiệt độ: Phạm vi rộng tùy thuộc vào vật liệu làm kín
Ứng Dụng Công Nghiệp
Van bướm được sử dụng rộng rãi trong nhiều ngành công nghiệp:
Ngành Điện Lực
-
Nhà máy nhiệt điện/hạt nhân: Hệ thống nước làm mát tuần hoàn, nước cấp nồi hơi
-
Đường ống khử lưu huỳnh khói thải
Công Nghiệp Hóa Chất và Dầu Khí
-
Điều khiển dòng chảy trong đường ống dẫn và nhà máy lọc dầu
-
Quản lý vật liệu ăn mòn hoặc nguy hiểm
-
Đường ống dẫn axit, kiềm, dầu và bùn
Xử Lý Nước
-

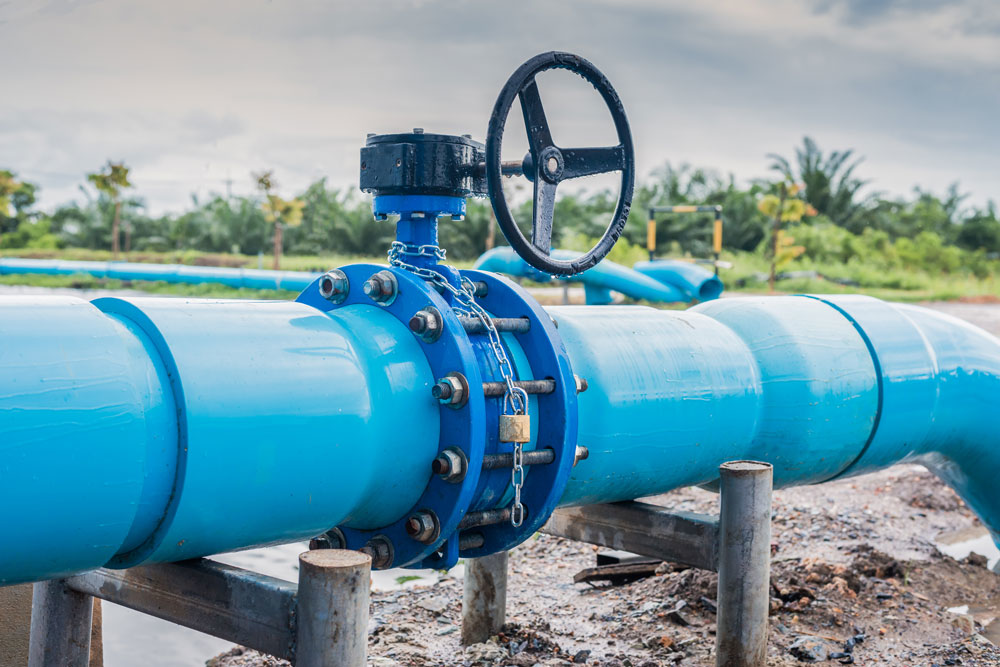

Mạng lưới cấp nước: Van ngắt chính trong đường ống chính
-
Trạm bơm và xử lý nước thải
-
Hệ thống thoát nước và chống lũ
Hệ Thống HVAC
-
Điều tiết dòng chảy trong đường nước lạnh và nước làm mát
-
Duy trì hệ thống sưởi/làm mát cân bằng
Ưu Điểm và Hạn Chế
Ưu Điểm
-
Thiết kế nhẹ và nhỏ gọn: Hoàn hảo cho yêu cầu bảo trì trong không gian hạn chế
-
Vận hành nhanh: Cơ chế xoay một phần tư cho phép ngắt nhanh trong các ứng dụng quan trọng
-
Chi phí hiệu quả: Giá thành sản xuất và bảo trì thấp
-
Khả năng lưu lượng cao: Hạn chế dòng chảy tối thiểu khi mở hoàn toàn
Hạn Chế
-
Giới hạn áp suất: Ít phù hợp cho môi trường áp suất cao và ứng dụng hạng nặng
-
Khả năng rò rỉ: Sự hiện diện của đĩa trong dòng chảy có thể dẫn đến rò rỉ nếu không bảo trì đúng cách
-
Khó khăn với bùn: Có thể gặp khó khăn trong việc đóng kín hoàn toàn trong hệ thống có bùn hoặc chất rắn
Kết Luận
Van bướm đại diện cho một giải pháp kiểm soát dòng chảy hiệu quả và linh hoạt trong công nghiệp hiện đại. Với thiết kế đơn giản nhưng hiệu quả, khả năng vận hành nhanh chóng và đa dạng về kích thước cũng như vật liệu, van bướm đã chứng minh được giá trị trong việc tối ưu hóa các quy trình công nghiệp.
Việc lựa chọn loại van bướm phù hợp – từ đồng tâm đến lệch tâm ba – phụ thuộc vào điều kiện vận hành cụ thể, bao gồm áp suất, nhiệt độ và tính chất của môi trường làm việc. Sự phát triển liên tục của công nghệ sản xuất và vật liệu mới đã mở rộng phạm vi ứng dụng của van bướm, từ các hệ thống nước đơn giản đến các môi trường công nghiệp khắt khe nhất.
