Trong môi trường công nghiệp hiện đại, việc kiểm soát áp suất đóng vai trò sống còn đối với hiệu suất và an toàn của hệ thống. Van SNC nổi lên như một giải pháp đột phá, cung cấp khả năng điều tiết áp suất chính xác và đảm bảo an toàn cho quy trình sản xuất. Bài viết này sẽ phân tích chi tiết về các loại van SNC, đặc điểm kỹ thuật, ứng dụng và xu hướng công nghệ mới nhất trong lĩnh vực này.
Tổng quan về van SNC
Van SNC là dòng sản phẩm chuyên dụng được thiết kế để đáp ứng các yêu cầu khắt khe về kiểm soát áp suất và an toàn trong công nghiệp. Với đặc điểm kỹ thuật nổi bật như lò xo không tiếp xúc, khả năng chịu áp cao, và cơ chế đóng nhanh, van SNC được ứng dụng rộng rãi trong các hệ thống dầu khí, hóa chất, năng lượng, và cấp thoát nước.
Điều làm nên sự khác biệt của van SNC so với các loại van truyền thống là thiết kế cải tiến, tập trung vào việc giảm ma sát, tăng độ bền và đảm bảo hoạt động ổn định ngay cả trong điều kiện khắc nghiệt. Đây là lý do tại sao van SNC ngày càng được ưa chuộng trong các ứng dụng công nghiệp đòi hỏi độ chính xác và độ tin cậy cao.
Phân loại và đặc điểm kỹ thuật

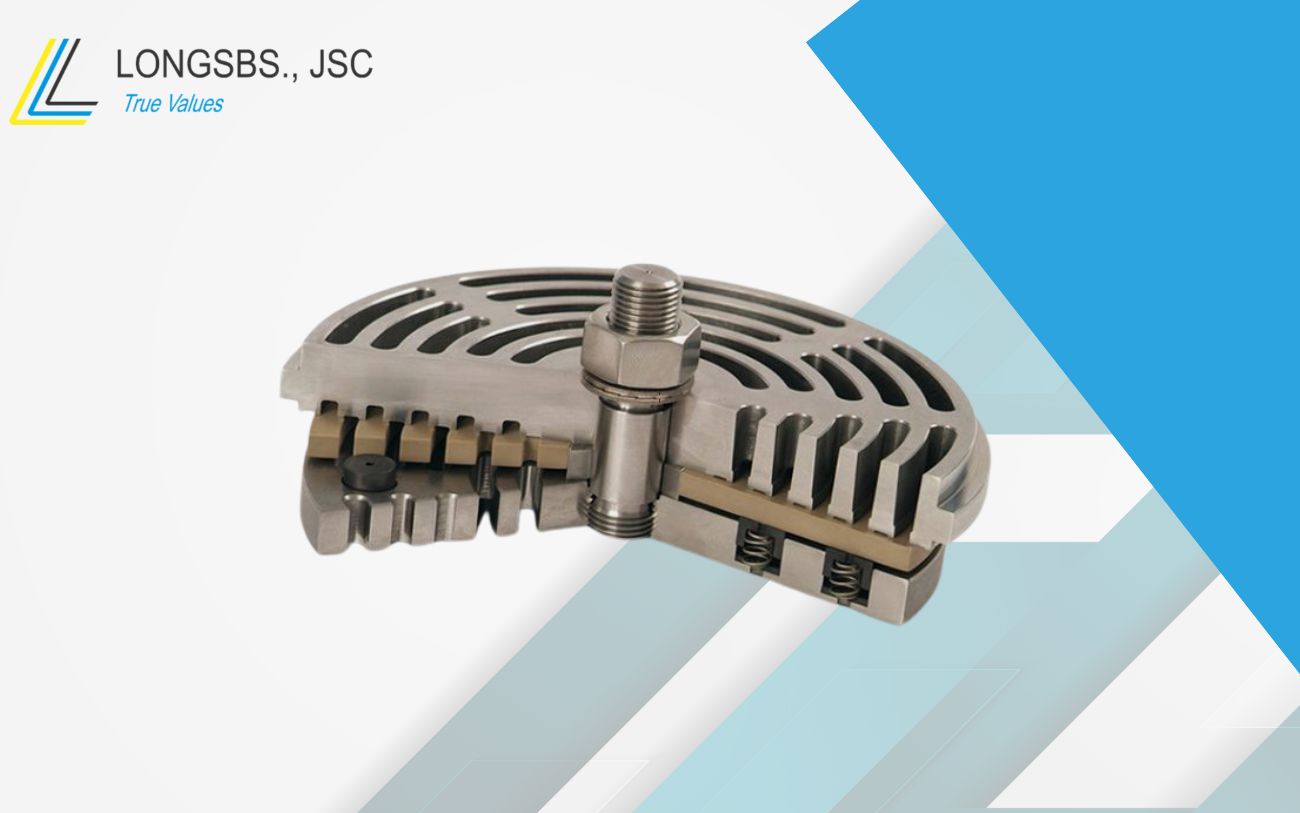

1. Van SNC với lò xo không tiếp xúc (Cozzani SNC Valve)
Thiết kế độc đáo:
- Lò xo hình dạng đặc biệt, các vòng không tiếp xúc nhau, giảm ma sát và mài mòn
- Sử dụng vòng đệm và nắp bằng nhựa nhiệt dẻo, ngăn chặn hao mòn giữa lò xo và vỏ
- Kết cấu compact giúp tiết kiệm không gian và giảm trọng lượng toàn bộ hệ thống
Ứng dụng:
- Phù hợp với môi trường tốc độ cao, biến đổi liên tục, kể cả ứng dụng không dầu
- Tích hợp vào các dòng van DEA, PDLT, CPT của Cozzani để tăng tuổi thọ vận hành
- Sử dụng phổ biến trong hệ thống máy nén khí và đường ống vận chuyển
Thông số chính:
- Áp suất làm việc: Lên đến 42 MPa (tùy model)
- Nhiệt độ: -50°C đến 300°C
- Vật liệu: Thép không gỉ AISI 316, Stellite 6B cho đĩa van
- Kết nối: Mặt bích ANSI/DIN hoặc kết nối hàn
2. Van điều khiển áp suất C104-SNC (Danfoss Flomatic)
Chức năng kép:
- Giảm áp: Duy trì áp suất đầu ra ổn định bất chấp dao động lưu lượng/áp suất đầu vào
- Duy trì áp ngược: Đảm bảo áp suất tối thiểu ở đầu vào khi áp hệ thống giảm
- Bộ điều chỉnh bên ngoài cho phép hiệu chỉnh áp suất đầu ra trong quá trình vận hành
Cấu trúc:
- Thân van gang dẻo (ductile iron) hoặc thép đúc, kết nối mặt bích ANSI/DIN
- Màng ngăn EPDM/NBR, không sử dụng buồng piston, giảm bảo trì
- Thiết kế flow-through giúp giảm tổn thất áp suất và tiết kiệm năng lượng
Ứng dụng điển hình:
- Hệ thống cấp nước đô thị, nhà máy nhiệt điện, đường ống dẫn khí
- Trạm bơm tăng áp và hệ thống phân phối nước công nghiệp
- Hệ thống HVAC trong các tòa nhà cao tầng
3. Van đóng nhanh (Slam Shut Valve) PF SNC
Cơ chế hoạt động:
- Tự động đóng tức thì khi phát hiện quá áp (OPSO) hoặc dưới áp (UPSO)
- Reset thủ công, tích hợp bypass nội bộ để cân bằng áp trước khi mở lại
- Thời gian đáp ứng nhanh, dưới 1 giây khi phát hiện áp suất bất thường
Thông số kỹ thuật:
- Áp suất làm việc tối đa: 275 psi (19 bar)
- Phạm vi kích hoạt: 4 inch H2O đến 72.5 psi (quá áp), 4 inch H2O đến 36.5 psi (dưới áp)
- Vật liệu: Thân gang cầu GGG40, đĩa van Inox 316
- Độ chính xác kích hoạt: ±1% giá trị cài đặt
Ứng dụng:
- Hệ thống phân phối khí đốt tự nhiên, công nghiệp hóa chất
- Trạm điều áp khí (gas pressure regulating stations)
- Hệ thống an toàn trong các quy trình công nghiệp nguy hiểm
So sánh các dòng van SNC
| Đặc Điểm | Cozzani SNC Valve | Danfoss C104-SNC | PF SNC Slam Shut Valve |
|---|---|---|---|
| Chức năng | Điều tiết lưu lượng | Giảm áp + Duy trì áp ngược | Đóng khẩn cấp |
| Cơ chế | Lò xo không tiếp xúc | Màng ngăn thủy lực | Cơ cấu lò xo + đĩa trượt |
| Áp suất max | 42 MPa | 30 MPa (ASME Section VIII) | 19 bar (ANSI 150#) |
| Vật liệu chính | Thép không gỉ 316 | Gang dẻo + EPDM | Gang cầu GGG40 |
| Ứng dụng | Máy nén khí, hệ thống HVAC | Nhà máy nước, nhiệt điện | Mạng lưới khí đốt |
| Ưu điểm nổi bật | Tuổi thọ cao, ít bảo trì | Độ ổn định cao, điều chỉnh linh hoạt | Phản ứng nhanh, an toàn tuyệt đối |
| Giới hạn | Chi phí cao | Kích thước lớn | Cần reset thủ công |
Ứng dụng trong công nghiệp
Ngành dầu khí
Van SNC đóng vai trò quan trọng trong các hệ thống vận chuyển và xử lý dầu khí. Tại các giàn khoan ngoài khơi, van Cozzani SNC được sử dụng trong hệ thống kiểm soát áp suất đầu giếng, với khả năng chống chịu môi trường biển và dao động nhiệt lớn. Đối với các trạm phân phối khí đốt, van PF SNC đảm bảo an toàn bằng cơ chế đóng nhanh khi phát hiện áp suất bất thường.
Ngành hóa chất
Trong các nhà máy hóa chất, van SNC được lắp đặt tại các điểm quan trọng của quy trình sản xuất. Model C104-SNC thường được sử dụng để duy trì áp suất ổn định trong các bình phản ứng hóa học, đặc biệt là các phản ứng nhạy cảm với áp suất. Vật liệu đặc biệt như lớp phủ PTFE hoặc Hastelloy được áp dụng để chống lại sự ăn mòn từ hóa chất mạnh.
Ngành năng lượng
Tại các nhà máy nhiệt điện, van SNC được tích hợp vào hệ thống đường ống hơi nước. Đặc biệt, van Cozzani SNC với lò xo không tiếp xúc phát huy hiệu quả trong môi trường nhiệt độ cao, lên đến 300°C. Khả năng duy trì hoạt động ổn định trong điều kiện nhiệt độ và áp suất biến đổi liên tục là yếu tố quyết định sự lựa chọn van SNC cho các ứng dụng năng lượng.
Ngành cấp thoát nước
Hệ thống cấp nước đô thị thường sử dụng van Danfoss C104-SNC để điều tiết áp suất trong mạng lưới phân phối. Ví dụ điển hình là tại các trạm bơm tăng áp, nơi áp suất cần được duy trì ổn định bất kể sự thay đổi của nhu cầu tiêu thụ. Khả năng giảm áp chính xác (±1%) giúp bảo vệ đường ống khỏi hiện tượng nước va (water hammer) và kéo dài tuổi thọ hệ thống.
Xu hướng công nghệ mới
Tích hợp IoT
Van C104-SNC phiên bản mới hỗ trợ cảm biến áp suất không dây, giám sát qua nền tảng đám mây. Hệ thống này cho phép:
- Theo dõi áp suất real-time từ xa
- Cảnh báo sớm khi phát hiện dấu hiệu bất thường
- Tối ưu hóa hiệu suất thông qua phân tích dữ liệu
- Lên lịch bảo trì dự đoán dựa trên mô hình AI
Vật liệu nano
Lớp phủ ceramic HVOF trên đĩa van tăng độ bền gấp 5 lần trong môi trường ăn mòn. Công nghệ này mang lại những lợi ích đáng kể:
- Tăng tuổi thọ van trong môi trường khắc nghiệt
- Giảm ma sát và tổn thất năng lượng
- Khả năng tự làm sạch (self-cleaning)
- Chống bám cặn và vi sinh vật
Thiết kế module
Thiết kế module cho phép thay thế linh kiện mà không tháo van khỏi đường ống (Cozzani SNC):
- Giảm thời gian dừng máy khi bảo trì
- Tăng tính linh hoạt trong nâng cấp hệ thống
- Tiết kiệm chi phí thay thế toàn bộ van
- Đơn giản hóa quy trình kiểm tra định kỳ
Tự động hóa và AI
Các hệ thống van SNC thế hệ mới tích hợp các thuật toán AI để tối ưu hóa hiệu suất:
- Tự động điều chỉnh thông số vận hành dựa trên điều kiện thực tế
- Phát hiện rò rỉ trước khi xảy ra dựa trên mô hình dự đoán
- Tối ưu hóa tiêu thụ năng lượng toàn hệ thống
- Phối hợp hoạt động giữa nhiều van trong một mạng lưới phức tạp
Khuyến nghị lựa chọn
1. Hệ thống khí nén tốc độ cao
Chọn Cozzani SNC nhờ lò xo ổn định và độ bền vượt trội. Đây là lựa chọn lý tưởng cho các ứng dụng với tần suất hoạt động cao và yêu cầu độ tin cậy tuyệt đối. Mặc dù chi phí đầu tư ban đầu cao hơn, nhưng chi phí bảo trì thấp và tuổi thọ kéo dài sẽ mang lại giá trị kinh tế lâu dài.
2. Nhà máy xử lý nước
Danfoss C104-SNC phù hợp nhờ khả năng giảm áp chính xác ±1%. Với thiết kế màng ngăn thay vì piston, van này giảm thiểu các vấn đề về bảo trì và tăng độ ổn định trong môi trường có tạp chất. Khả năng duy trì áp suất ổn định ngay cả khi lưu lượng thay đổi đột ngột là ưu điểm vượt trội cho hệ thống xử lý nước.
3. Mạng lưới khí đốt đô thị
PF SNC Slam Shut đảm bảo an toàn tuyệt đối với thời gian đóng <1 giây. Khả năng phản ứng nhanh trước sự cố áp suất là yếu tố sống còn trong hệ thống phân phối khí đốt. Tính năng bypass tích hợp cũng giúp quá trình reset sau sự cố diễn ra an toàn và kiểm soát được.
Hướng dẫn lắp đặt và bảo trì
Lắp đặt đúng cách
- Vị trí: Lắp đặt van ở vị trí dễ tiếp cận để bảo trì, tránh khu vực có rung động mạnh
- Chiều lắp đặt: Tuân thủ nghiêm ngặt hướng dòng chảy được đánh dấu trên thân van
- Khoảng cách: Duy trì khoảng cách tối thiểu 5D (D là đường kính ống) trước van và 3D sau van để đảm bảo dòng chảy ổn định
- Đường bypass: Thiết kế đường bypass cho van SNC khi lắp đặt trong hệ thống quan trọng, không cho phép dừng hoạt động
Bảo trì định kỳ
- Kiểm tra rò rỉ: Thực hiện kiểm tra rò rỉ ít nhất 6 tháng/lần
- Kiểm tra hoạt động: Đối với van PF SNC, thực hiện kiểm tra hoạt động đóng khẩn cấp 3 tháng/lần
- Vệ sinh: Làm sạch màng ngăn và đĩa van định kỳ để đảm bảo hoạt động chính xác
- Thay thế phụ tùng: Đối với Cozzani SNC, thay thế các vòng đệm nhiệt dẻo sau 5 năm vận hành
Kết luận
Van SNC đại diện cho thế hệ thiết bị kiểm soát áp suất thông minh, kết hợp giữa độ tin cậy cao và công nghệ tiên tiến. Từ điều tiết lưu lượng đến đóng ngắt khẩn cấp, các dòng van này đáp ứng đa dạng nhu cầu công nghiệp, đồng thời hướng tới xu thế số hóa và bền vững.
Việc lựa chọn model phù hợp cần dựa trên phân tích kỹ lưỡng về áp suất làm việc, môi trường vận hành và yêu cầu bảo trì dài hạn. Trong bối cảnh công nghiệp 4.0, van SNC không chỉ đơn thuần là thiết bị kiểm soát áp suất mà còn là thành phần quan trọng trong hệ thống giám sát thông minh, đóng góp vào mục tiêu tối ưu hóa hiệu suất và an toàn cho toàn bộ quy trình sản xuất.
Với những tiến bộ không ngừng trong công nghệ vật liệu và điều khiển, tương lai của van SNC còn nhiều hứa hẹn, mở ra những khả năng mới trong việc nâng cao hiệu quả và độ tin cậy cho các hệ thống công nghiệp hiện đại.
